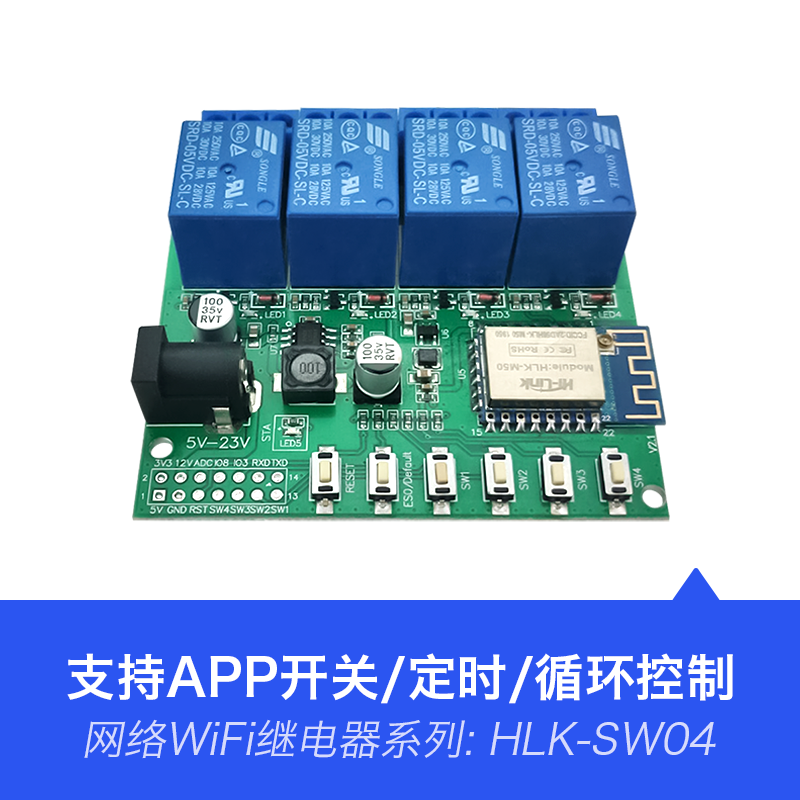

WiFi继电器网络远程控制器SW04
固件版本阿里云 私有云
手机控制
手机名称 云智能(阿里公版APP) HLK-SW04(我司APP)
PC端控制 HLK-SW04.exe
局域网控制
天猫精灵 仅控制1路
开关状态
定时功能
点动功能
翻转功能
每路开关名称 仅修改整个设备的名称 每一路均可修改
每路开关名称
注:触点参数250VAC/10A、30VDC/10A
阿里云版
指示灯说明
指示灯效果状态说明
周期性快速闪亮2次
进入配网模式
通过APP为模块配网及绑定设备
连续慢闪(亮1秒灭1秒)模块正尝试连接WiFi热点
连续快闪模块正常尝试连接云服务
常亮模块已连接上云服务
按键
按键名称功能描述
RST 短按,控制器硬件复位
ES0/Default长按6-10秒
清除配网信息, 重新配网
私有云版
指示灯说明
指示灯说明状态说明
长亮短灭(亮 3s灭100ms) 模块密钥无效
常亮模块处于AP模式下
周期快闪 亮100ms 灭100ms正在连接网络中(STA 模式)
长灭短亮 灭3s 亮100ms已连接上网络(STA 模式)
按键
按键名称功能描述
RST 短按,控制器硬件复位
ES0/Default长按6-10秒
清除配网信息, 重新配网
SW1-4短按翻转继电器状态
*静态时触点处于断开的状态叫常开,静态时触点处于闭合的状态叫常闭。
控制器与灯(AC设备)连接图
控制器与电磁锁(DC设备)连接图
需要下载阿里公版APP-云智能APP,与阿里智能 APP不同,服务平台不一样。
进入配网界面的方式有两种,一种是在添加设备界面扫描设备配网二维码,另一种是直接在添加设备界面直接搜索“海凌科继电器SW04”,搜索出来后点击直接进入配网界面。
1.输入设备型号进入配网界面:
2.扫描设备配网二维码进入配网界面:
控制器作为STA通过局域网或远程控制时需要通过配网将控制器连接到AP(路由器),配网方式有一键配置和AP配网。
配网成功后需要通过局域网搜索发现设备,先返回主界面,再按下面的操作发现设备,并进入控制界面。
AP配网-通过指示灯确认控制器处于AP模式,再打开手机APP进行如下操作:
电器参数 | |
输入电源 | 5-24V |
输入电流 | 1A |
继电器输入电压 | 250VAC/30VDC(MAX) |
继电器输入电流 | 10A(MAX) |
输入输出 | 4路每路单独输出 |
其他 | |
尺寸 | 66.3*69*18mm |
重量 | 64.6g |
联网方式 | 连接上级路由器/WiFi热点 |
联网距离 | 建议30-80米(可用大功率高增益天线) |
固定方式 | 固定孔*4个 |
注意事项 | 安装时请勿带电操作 |
