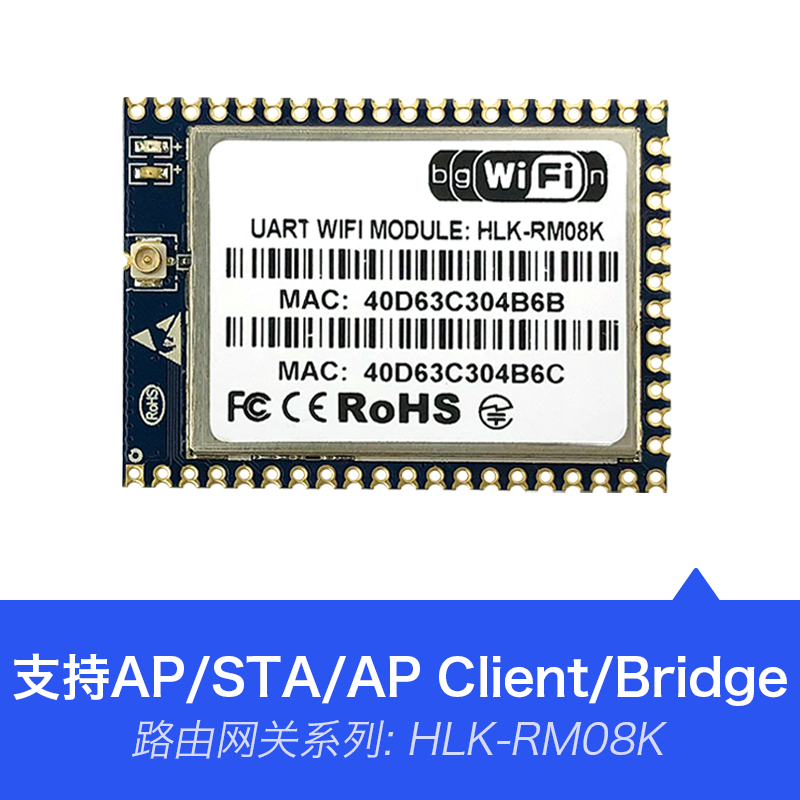

型号：HLK-RM08K 串口WIFI模块/智能家居网关模块
hlk-rm08k(插针版)
hlk-rm08k(贴片版)
HLK-RM08K是基于通用串行接口符合网络标准的嵌入式WiFi模块，内置TCP/IP协议栈，可实现串口、以太网、WiFi接口之间的相互转换
型号HLK-RM08K（插针版/贴片版）
型号 40*29*3.2mm
芯片方案 MT7688K
载波频率 2.4GHz
发射功率 18dBm
通信距离 100m
净重 4/6g
*厚度3.2mm为电路板+屏蔽罩
RM08K模块+ 功能测试底板+5V1A电源适配器+2.4G天线*1(标准套件)
ES0功能说明：
1.系统正常启动后，ES0保持低电平时间0.05s<t<6s,串口0退出透传模式。
2.系统正常启动后，ES0保持低电平时间6S<T<12S,恢复客户设置
ES1功能说明：
1.系统正常启动后，ES1保持低电平时间0.05s<t<6s,串口1退出透传模式。
2.系统正常启动后，ES1保持低电平时间6S<T<12S,恢复出厂设置
产品功能分为：默认模式、串口转以太网、串口转WiFi STA、串口转WiFi AP、串口转WiFi CLIENT及串口转有线或无线桥接。
·该模式下，ETH0使能，ETH1-4关闭，WiFi功能关闭;
·WiFi ·以太网可以配置为动态 IP 地址（DHCP），也可以配置为静态 IP 地址（STATIC）。
·无线网卡模式，该模式下，WiFi使能，工作在STA模式下，以太网口ETH0-4 关闭。
·WiFi STA可以配置为动态IP地址（DHCP），也可以配置为静态IP地址（STATIC）。
·无线热点模式，该模式下，WiFi使能，工作在AP模式下，以太网口ETH0-4关闭。
·此模式下，WiFi设备能连接到模块，成为WiFi局域网下的设备。
·该模式下，WiFi使能，工作在AP+STA模式下，即模块作为STA连接到上级WiFi下访问网络，同时也作为 AP供其他设备接入。
·WiFi STA 可以配置为动态IP地址（DHCP），也可以配置为静态IP地址（STATIC）。
·此模式下，WiFi设备能连接到模块AP，成为WiFi局域网下的设备。
·以太网ETH0-4 作为LAN口功能。 EHTLAN、WiFi AP下的设备为同一局域网，默认开启DHCP服务器。
·该模式下，WiFi使能，工作在AP模式下,以太网功能使能,ETH0作为WAN，ETH1-4作为 LAN。
·此模式下，WiFi设备能连接到模块，成为WiFi局域网下的设备；WAN 端默认动态IP地址方式。LAN、WiFi为同一局域网,默认开启DHCP服务器。
串口转有线或无线桥接
1.串口转有线桥接
该模式下，模块通过ETH网口（任意一个 ETH 网口）连接到上级路由器，模块和连接在模块下（ETH 网口或模块的 AP）的其他设备将被桥接到上级路由，即连接到模块的设备相当于直接连接到上级路由器下一样
桥接模式下，DHCP服务器无效，所有 DHCP请求将转发给上级路由，因此模块必须通过网线和上级路由正确连接后，连接模块下的设备才能获取到正确的IP地址。 必须设置一个在上级路由器下有效的 IP地址给到模块的 LAN IP，并设置LANGateway IP为上级路由器的IP，模块才能正常透传； 模块的AP热点功能可通过AP Enable配置来开关。
2.串口转无线桥接
该模式下，模块通过WiFi STA连接到上级路由器，模块和连接在模块下（ETH网口或模块的AP）的其他设备将被桥接到上级路由，即连接到模块的设备相当于直接连接到上级路由器下一样。
桥接模式下，DHCP服务器无效，所有DHCP请求将转发给上级路由，因此模块必须通过网线和上级路由正确连接后，连接模块下的设备才能获取到正确的IP地址。必须设置一个在上级路由器下有效的IP地址给到模块的LAN IP，并设置LANGateway IP为上级路由器的IP，模块才能正常透传。 模块的AP热点功能可通过AP Enable配置来开关。
问题1：模块产品资料在哪里下载？
下单后您可向咨询客服留下邮箱，或直接访问海凌科电子官方网站www.hlktech.com 点击“产品中心”，下载对应的产品资料
问题2：模块需要接那些引脚才能启动?
接5V和GND就可就可以正常启动，其他引脚若有需要，根据使用需要去接。
问题2：模块需要接那些引脚才能启动?
接5V和GND就可就可以正常启动，其他引脚若有需要，根据使用需要去接。
问题3：模块如何恢复出厂设置？
底板上ES0和RESET两个按键，任意一按键长按6秒以上即可恢复出厂设置，不带底板模块地13和43引脚接地6秒以上。
问题4：模块透传版本如何进入AT指令模式?
长按底板RESET 1秒即可进入AT指令模式，或者拉低模块第42引脚1秒。
问题5：模块作客户端模式，断开了上级路由或者断开了, 服务器是否会重新连接?
都会重新连接，重新连接需要10秒左右。
网络标准 | 无线标准：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
有线标准：IEEE 802.3、IEEE 802.3u | |
无线传输速率 | 11n:最高可达150Mbps |
信道数 | 1-11 |
频率范围 | 2.4-2.4835G |
发射功率 | 15-20DBM |
接口 | 5个以太网口、2个串口、1个usb口（host/slave）、GPIO |
天线 | |
天线类型 | 板载天线/外接天线（二选一） |
功能参数 | |
WIFI工作模式 | 无线网卡/无线接入点/无线路由器 |
WDS功能 | 支持WDS无线桥接 |
无线安全 | 无线MAC地址过滤 |
无线安全功能开关 | |
64/128/152位WEP加密 | |
WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 | |
网络管理 | 远程Web管理 |
配置文件导入与导出 | |
WEB软件升级 | |
串口转网络 | |
TCP连接 | 最大连接数>20 |
UDP连接 | 最大连接数>20 |
串口波特率 | 1200~2000000bps |
其它参数 | |
核心芯片 | MT7688K |
尺寸 | 40 × 20 ×10mm(带插针) |
环境标准 | 工作温度：-40-70℃ |
工作湿度：10%-90%RH（不凝结） | |
存储温度：-40-80℃ | |
存储湿度：5%-90%RH（不凝结） | |
其它性能 | 频段带宽可选：20MHz、40MHz，自动 |
电器参数 | |
工作电压 | 3.3±0.3VDC/5±0.2VDC |
工作电流 | 平均180mA@3.3V平均120mA@5V |
功耗 | 550±50mW |
