产品说明

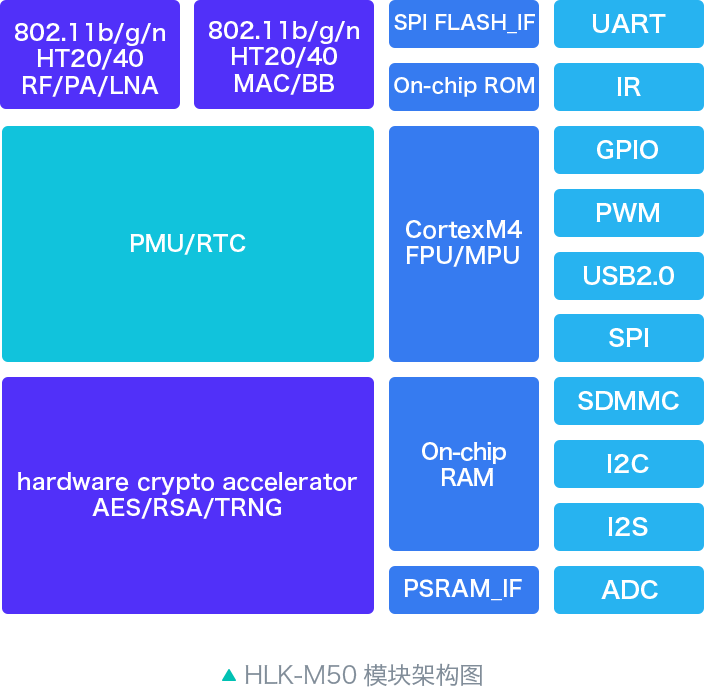

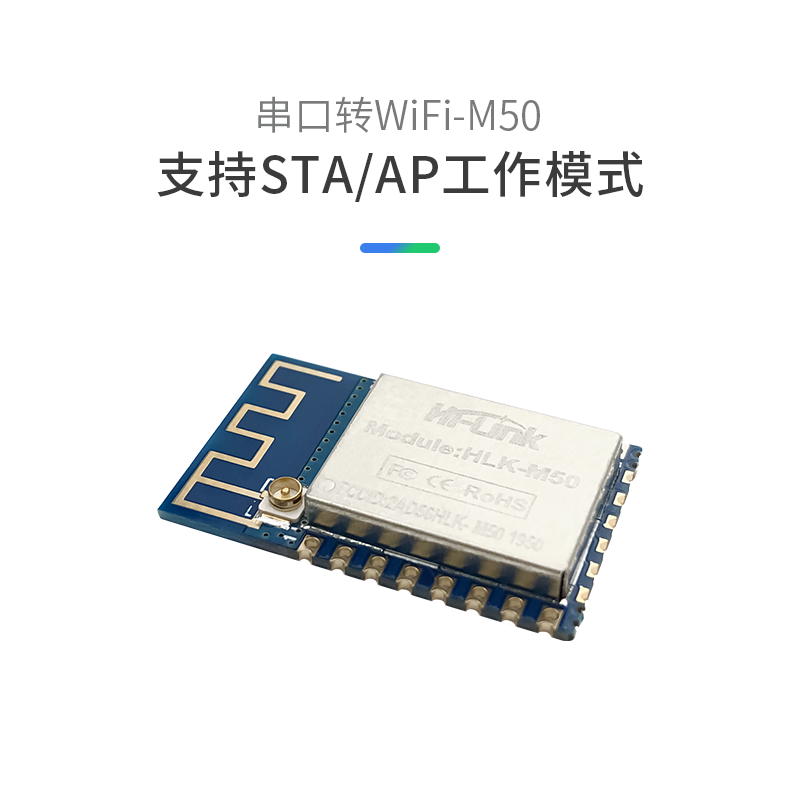

HLK-M50 WiFi模块是集成了 MCU、PMU、时钟和IEEE802.11b/g/n MAC/PHY/Radio等模块的低功耗芯片

模块软件部分采用mbed OS5.1操作系统，具有快速稳定的WiFi串口透传功能。可提供灵活丰富的定制开发服务。

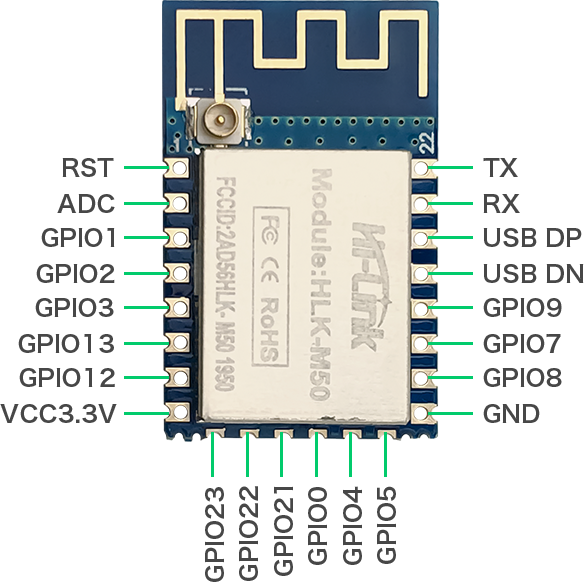

引脚说明

1.图中为默认定义，复用功能未列出。

2.各脚不使用的功能请悬空，勿随意上下拉，以免导致模块不正常启动。

产品HLK-RM58S支持串口转WiFi STA,串口转 WiFi AP模式

·该模式下（STA模式），通过设置，将COM1的数据与WiFi 的数据相互转换。

·WiFi安全方面支持目前主流加密方式。

·该模式下（AP模式），通过设置，将COM1的数据与WiFi 的数据相互转换。

·WiFi设备能连接到产品，成为 WiFi局域网下的设备。

·WiFi安全方面支持目前所有的加密方式。

问题1：模块产品资料在哪里下载？

下单后您可向咨询客服留下邮箱，或直接访问海凌科电子官方网站www.hlktech.com 点击“产品中心”，下载对应的产品资料

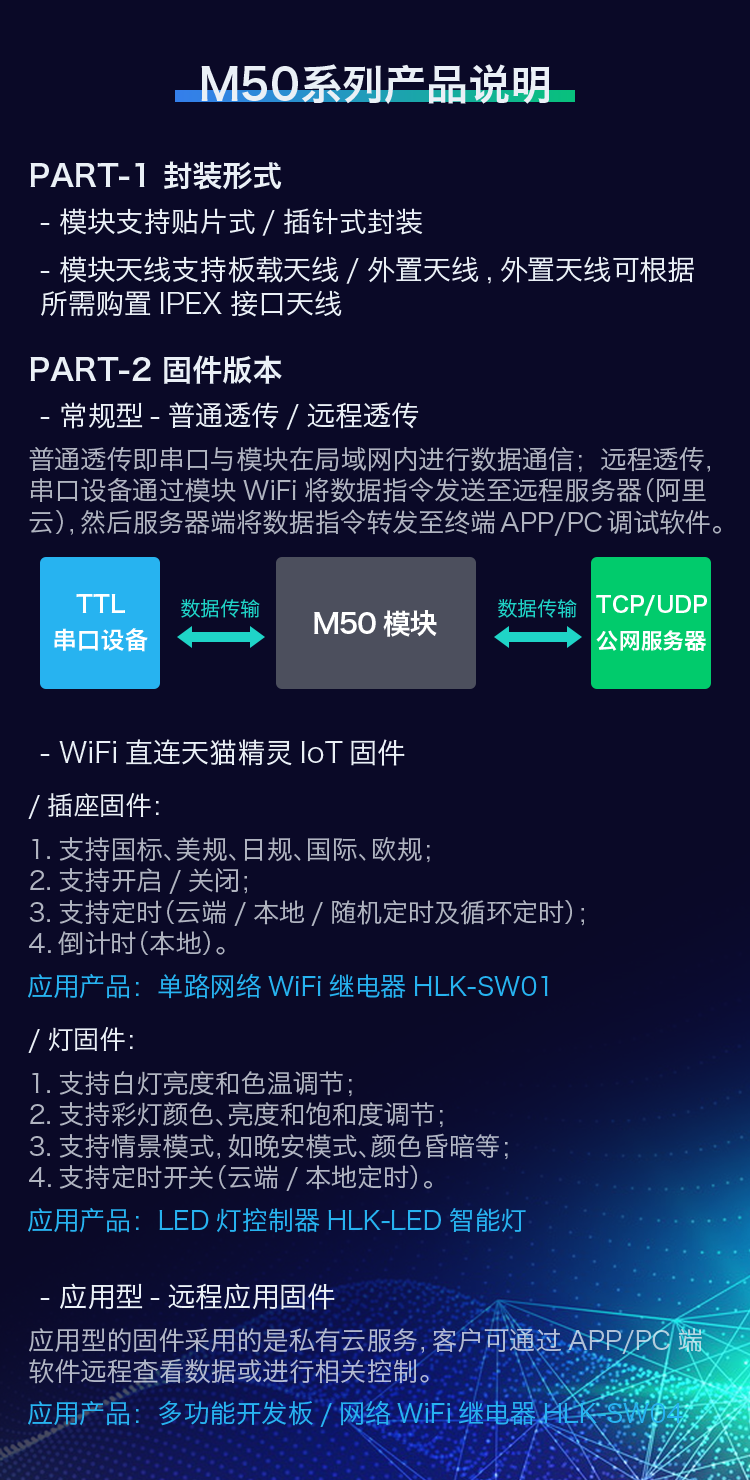

问题2：模块的固件版本和联网方式是怎样的？

M50固件版本分为普通固件版本和私有云版本
1.普通版本对应APP为：HLK-TCP demo ;
2.私有云版本对应APP为：智能生活管家
配置联网方式有两种：1.STA模式；2.AP模式

问题3：模块的工作模式是怎样的？

模块工作模式有两种：1.默认为透传模式；2.AT模式。
透传模式无法发送at指令，at模式可用配置工具配置参数和查询参数信息。参数配置完成，在透传模式下模块会自动连接路由器，通过连接建立TCP/UDP连接，实现串口数据透传

问题4：模块如何进入AT模式？

方法一：5引脚接地（0.1～3s）秒。

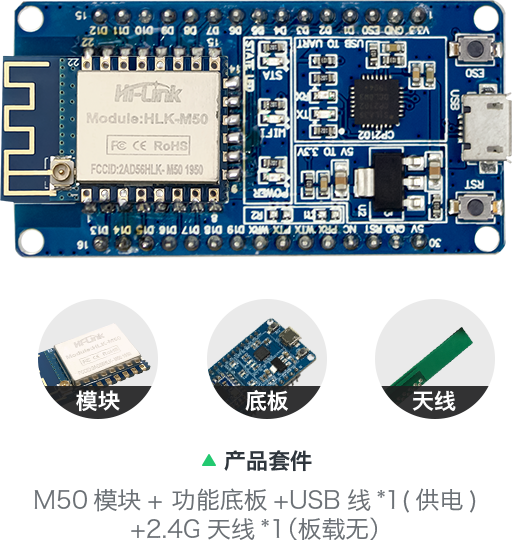

方法二：开发底板ES0/default按键:短按（0.1～3s）。

*切记：接地或按键6秒以上将恢复出厂设置,配网信息和配置的参数将被删除。

问题5：如何重启模块?

方法一：1引脚接地短按（0.1～3s）。（接地6秒以上恢复出厂设置）
方法二：开发底板RST按键短按短按（0.1～3s）。（长按6秒以上恢复出厂设置）

网络标准	无线标准：IEEE 802.11n/g/b
网络标准	有线标准：IEEE 802.3、IEEE 802,3u
无线传输速率	11n:最高可达150Mbps 11g:最高可达54Mbps 11b:最高可达11Mbps
信道数	1-11
频率范围	2.4-2.4835G
发射功率	14-20DBM
天线
天线类型	板载天线/外接天线(默认发板载天线)
功能参数
WIFI工作模式	无线网卡/无线接入点
WDS功能	支持WDS无线桥接
无线安全	无线MAC地址过滤
	无线安全功能开关
	64/128/152位WEP加密
	WPA, WPA2, WEP, TKIP,CCMP
网络管理	远程Web管理
	配置文件导入与导出
	APP远程控制（限云版本）
串口转网络
TCP Client	2个
串口波特率	1200~3000000bps
硬件参数
核心芯片	紫光RDA5981
接口类型	UART×2/I2S×2/I2C×1/PWM×8 /SPI×4/SDMMC×1/USB2.0×1
工作电压	3.3V
工作电流	平均60mA,峰值100mA
其它参数

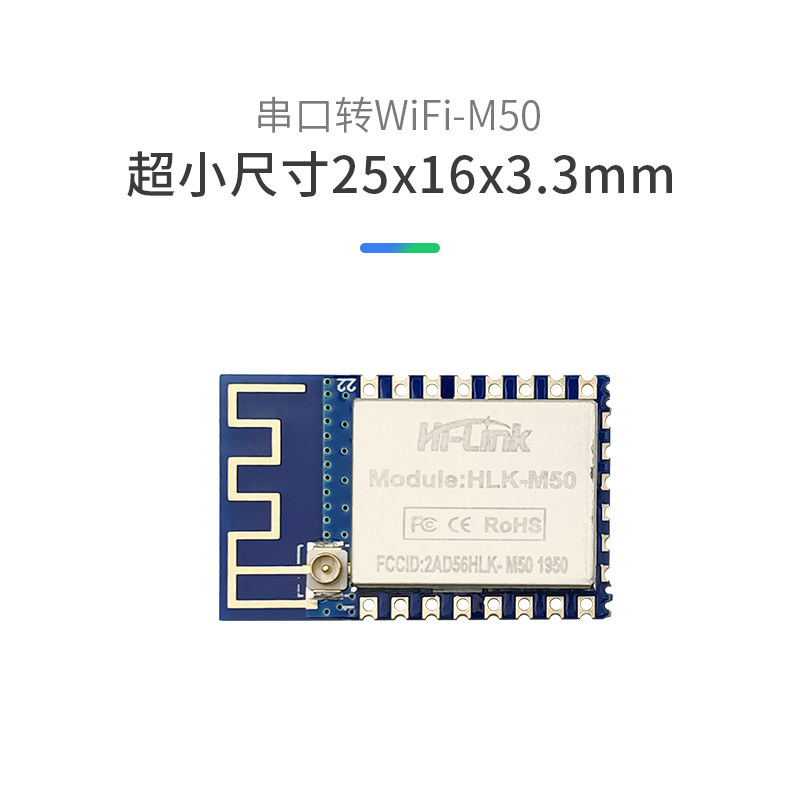

尺寸	25×16×3mm
环境标准	工作温度：-40-70℃
	工作湿度：10%-90%RH（不凝结）
	存储温度：-40-80℃
	存储湿度：5%-90%RH（不凝结）
其它性能	频段带宽可选：20MHz、40MHz，自动
