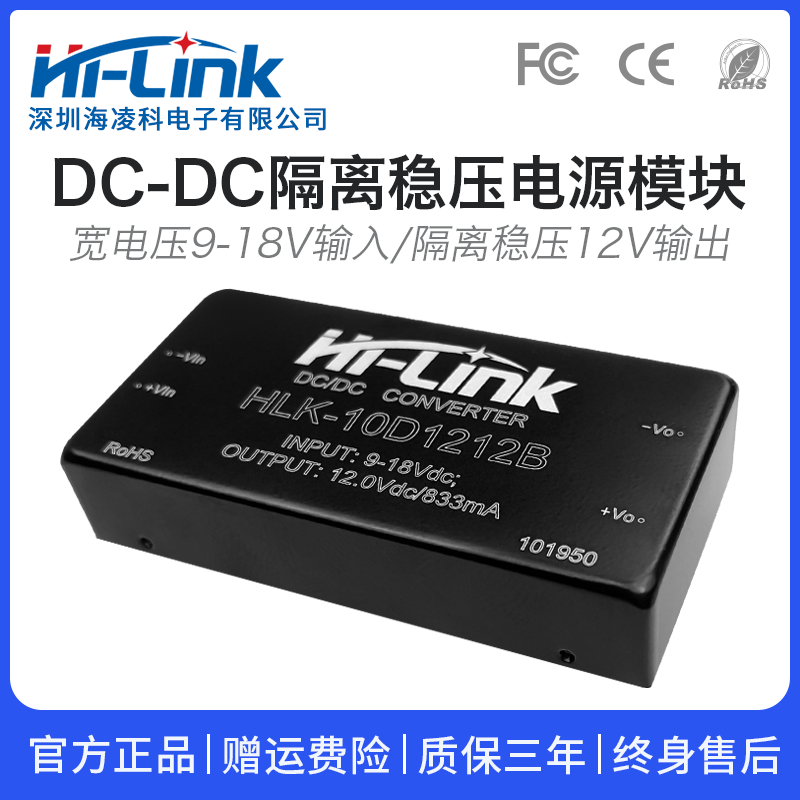

宽电压(2:1)输入 隔离稳压单路输出

        12VDC(9~18VDC)转5/12/15/24VDC

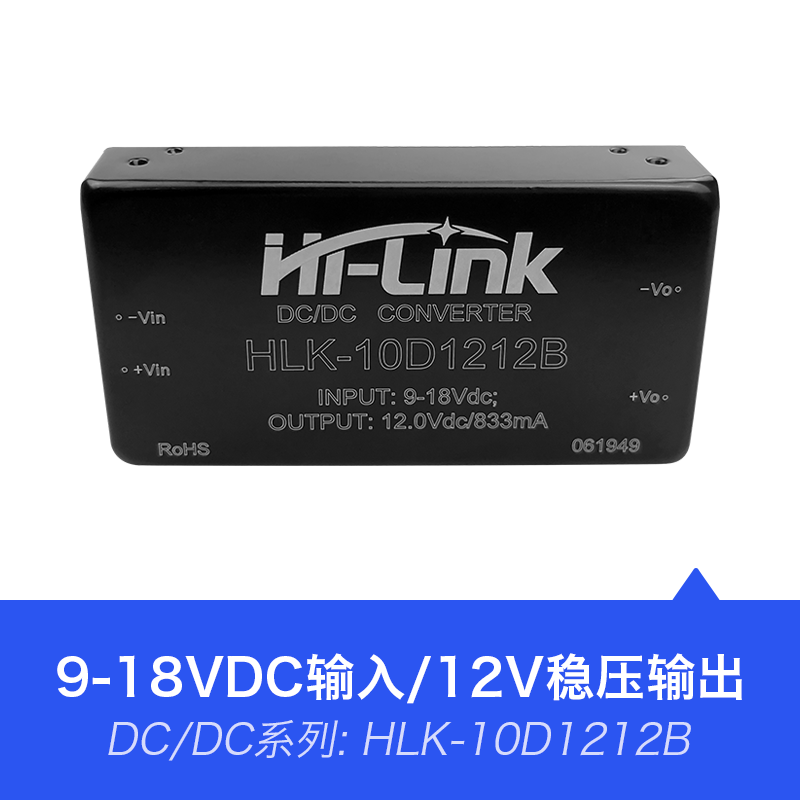

        HLK-10D12XXB示意图

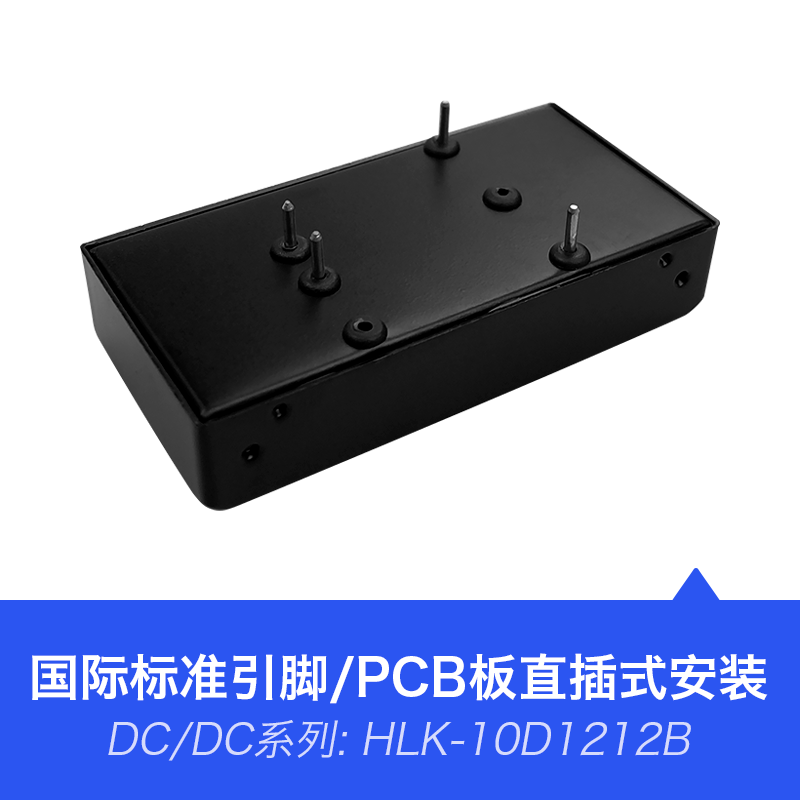

国际标准引脚

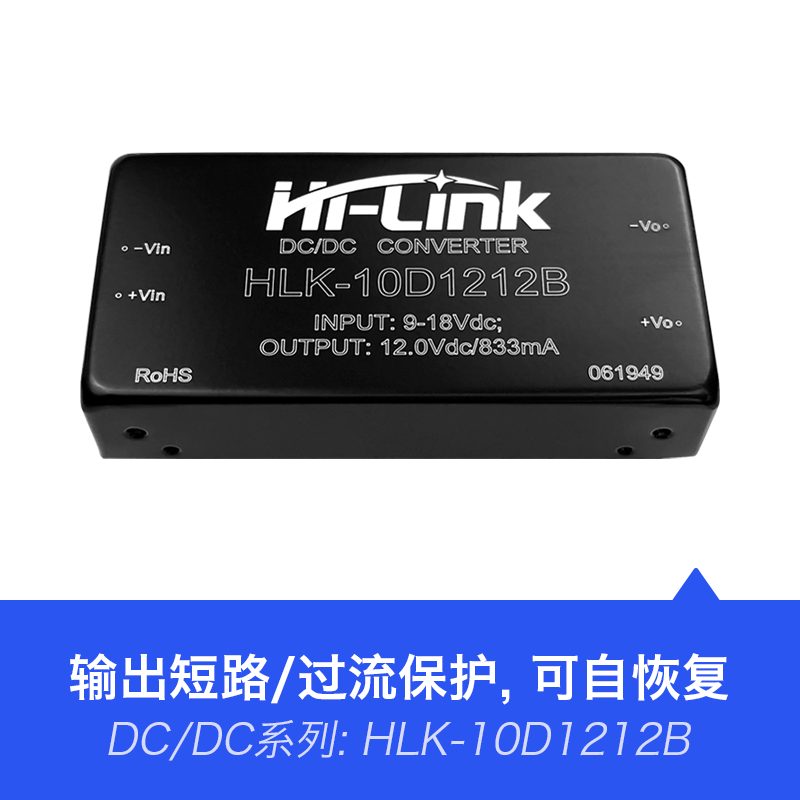

输出过流/短路保护

高效率86%

产品特征

PRODUCT FEATURES

超薄型小体积标准封装及标准引脚

宽范围输入(2:1)电压:9~18VDC

功耗低,绿色环保,待机功耗仅0.3W（典型值）

输入输出隔离耐压1500VDC

超快速启动:100ms(典型值)

高效率,转换效率达86%(Typ)

工作温度范围：-40°C~+85°C

良好的输出短路和过流保护并可自恢复

高可靠性,长寿命设计,连续工作超100000H

采用高品质环保防水导热胶灌封，防尘、防潮、 防震、阻燃

符合UL/CE/EMC及安规测试要求

可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域

工作温度环境与负载特性

WORKING ENVIRONMENT TEMPERATURE & LOAD CHARACTERISTICS

典型应用电路

APPLICATION CIRCUIT

推荐测试电路

    一般推荐电容：C1：47-100μF；C2、C3：10-22μF 。
所有该系列的DC/DC 转换器在出厂前，都是按照下图所示推荐的测试电路进行测试。
若要求进一步减少输入输出纹波，可将输入输出外接电容C1、C2、C3
加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。

EMC解决方案——推荐电路

参数推荐：

FUSE保险丝: 根据客户需求接入相应的保险丝

MOV压敏电阻: 14D330K

LDM1/共模电感: 2mH

E1、E2电解电容: 470μF/50V

C0、C1陶瓷电容: 1μF/50V

LDM2差模电感: 4.7 μH

CY1安规Y2电容: 1nF/250Vac

输出滤波外围推荐电路

    注意：
1、C2、C3使用高频低阻电解电容，且总容量不可超过手册标注的最大容性负载，否则模块将无法正常启动。
2、容性负载时，必须保证3%的最小负载，否则会引起模块输出异常。

参数推荐：

LDM3/LDM4电感: 2.2μH

C2、C3电解电容: 100μF

C4陶瓷电容: 1μF/50V

纹波&噪声测试:双绞线法 20MHz带宽

测试方法：

1、纹波噪声是利用12#双绞线连接，示波器带宽设置为20MHz，100M 带宽探头，且在探头端上并联 0.1uF聚丙烯电容 和47uF 高频低阻电解电容，示波器采样使用Sample 取样模式。

2、把电源输入端连接到输入电源, 电源输出通过治具板连接到电子负载，测试单独用30cm±2cm 取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线。(如上图所示)

外形尺寸及重量

DIMENSIONS & WEIGHT

引脚说明：

1：-Vin  输入负极；2：+Vin 输入正极；3：+Vo  输出正； 4：NC；5：-Vo输出负；6：NC

*注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。
