7模全网通4G无线路由模块HLK-GD01 EC20方案 2022/4/25 12:02:06

随着物联网无线通信技术的日益发展, WiFi的网络覆盖范围大,移动便捷。传输速度快,安装简单。健康安全等优势。在生活中得到了广泛应用。WiFi模块是将WiFi无线网络协议IEEE802.11.b.g.n协议栈以及TCP/IP协议栈功能集成于模块中,并将多种接口引出。传统的硬件设备嵌入WiFi模块可以直接利用WiFi连入互联网,是实现无线智能家居,WiFi远程控制等物联网用的重要组成部分。

但是没有WiFi的地方要怎么办呢?


HLK-GD01——全网通4G转网口转无线WiFi路由模块,专为不方便部署网络的地方,提供便捷的网络接入,可以将有线、3G、4G网络或电脑上的互联网连接转换成WiFi信号的设备,满足家庭、工业各方面用网需求。

一.产品简介

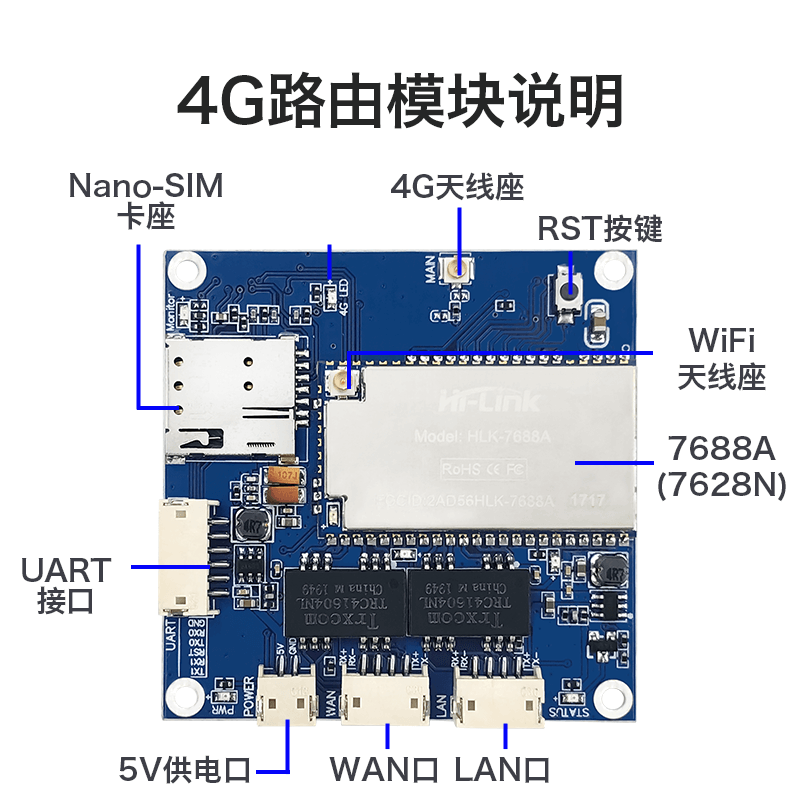

     海凌科电子出品的 HLK-GD01 是一款基于HLK-7688A 为核心的集成方案。

上网方式:3G/4G拨号上网,DHCP/STATIC,IP/PPPOE

Wifi速率:150Mbps

4G速率:150Mbps

网络接口:2个百兆网络接口

连接人数:32个终端

插卡:可插3G/4G卡

4G全网通

路由功能

4G转网线

4G转wifi

二.产品技术规格

WIFI参数

无线标准 IEEE 802.11 b/g/n

频率范围 2.412GHz-2.484GHz

Wifi速率 300Mbps

连接人数 32个终端

发射功率 802.11b: +17 +/-2dBm (@11Mbps)

            802.11g: +17 +/-2dBm (@54Mbps)

              802.11n: +13 +/-2dBm (@HT20,HT40- MCS7)

接收灵敏度  802.11b: <-88.4 dBm (@11Mbps ,CCK)

                     802.11g: <-75.7dBm (@54Mbps, OFDM)

                     802.11n:< -73.6dBm (@HT20, MCS7)

天线形式 外接棒状天线


硬件参数

硬件接口  2个百兆网络接口

工作电压 4.6-5.5V

供电电流 2A

无线天线 单天线

USB USB 2.0协议

工作温度 -40~80

存储环境 温度:<40℃,相对湿度:<90%R.H.


4G参数

支持网络 联通:3G/4G 移动:3G/4G 电信:3G/4G

4G速率 150Mbps

支持频率 联通:全频率 移动:全频率 电信:全频率


路由器功能

功能 防火墙 PPPOE/静态IP/DHCP MAC/IP/PORT过滤 DMZ设置


三.网口/4G 工作模式

  当路由器的 WAN 口连接了网线获取到了上级路由的 ip 后,路由器会自动断开 4G 网络,使 用网口进行上网,节省 4G 流量卡流量;当 WAN 口没有连接网线的时候,路由器会自动打开 4G 的功能,使用 4G 网络进行上网。

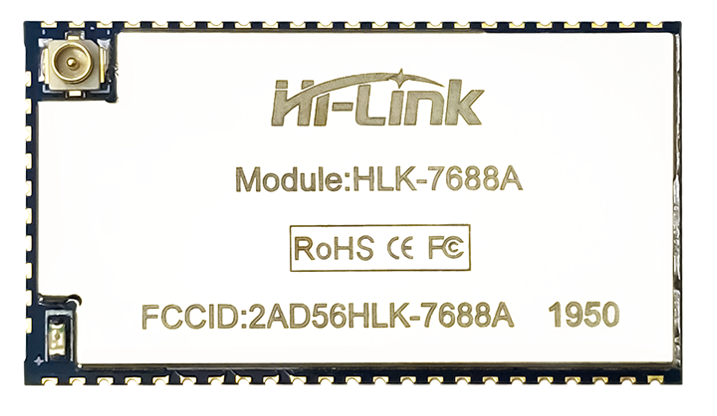

四.HLK-7688A

      海凌科电子出品的 HLK-7688A 模块是一款基于联发科 MT7688AN 为核心的低成本低功耗的物联网模 块。该模块引出了 MT7688AN 的所有接口,支持 Linux OpenWrt 操作系统及自定义开发,具有丰富的接 口和强大的处理器,可以广泛的应用于智能设备或云服务应用等,并可以自由进行二次开发。

 超强数据处理能力,MCU 主频达 580MHz

150M 的无线速率

支持 802.11b/g/n 模式

20/40 信道带宽

支持 802.11v

支持 AP,STA AP,STA 混合模式

5 10/100M 自适应网口

1 USB2.0 主机接口

多种接口 SPI/SD-XC/eMMC

丰富的外设接口,SPI,I2C,I2S,PCM,UART,JTAG,GPIO

广泛应用于物联网

内置强大的 PMU

支持 16 Multiple BSSID

支持多种加密方式 WEP64/128, TKIP, AES, WPA, WPA2, WAPI

支持 QoSWMMWMM-PS

支持多种系统,Linux 2.6.36 SDKOpenWrt 3.10


五.应用场景
