产品优势

PRODUCT ADVANTAGE

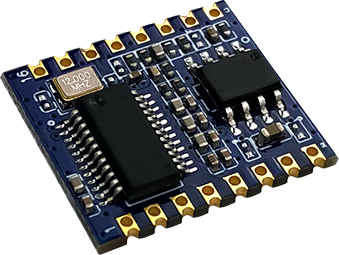

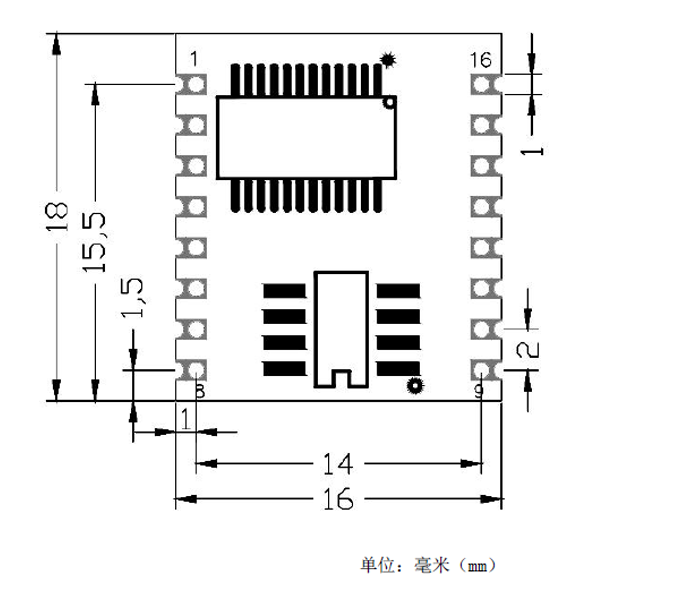

产品结构图

PRODUCT STRUCTURE

产品测试套件

PRODUCT STRUCTURE

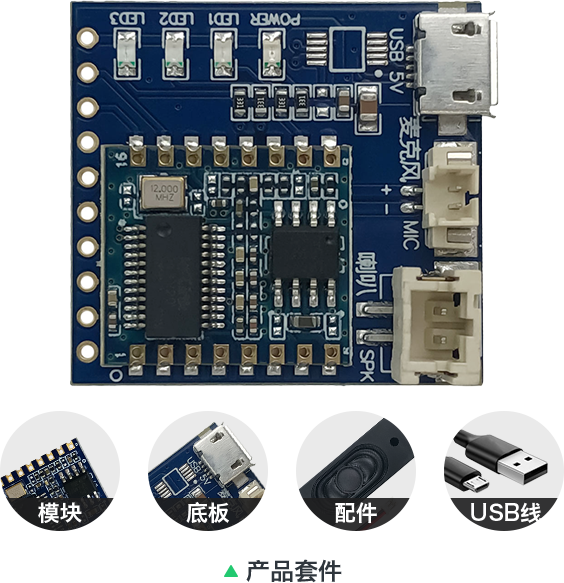

V20模块+ 测试底板+麦克风*1+扬声器*1+【赠送】USB2.0（供电）*1

配套测试底板方便客户直观的体验语音控制LED 灯、语音识别后串口输出协议数据。

演示固件支持语音唤醒词：小科小科、小凌小凌、你好台灯、你好魔方、小海小海。

语音命令词与对应播报语，详见HLK-V20 Demo 固件命令词与播报词V1.0.xlsx。(下单后可咨询客服获取)

硬件说明

HARDWARE DESCRIPTION

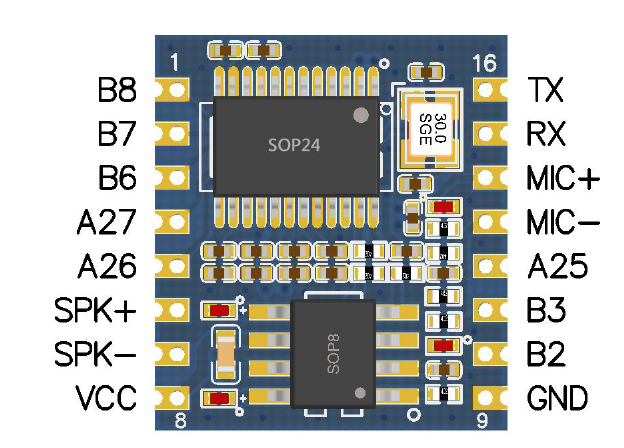

*模块有16 个引脚，包括功放输出、差分输入与串口。具体定义见说明文档。

电器参数

ELECTRICAL PARAMETER

电流波形

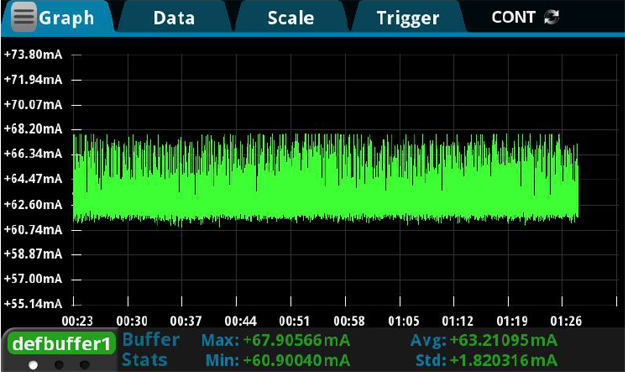

· 5V 供电，平均待机功耗63mA。

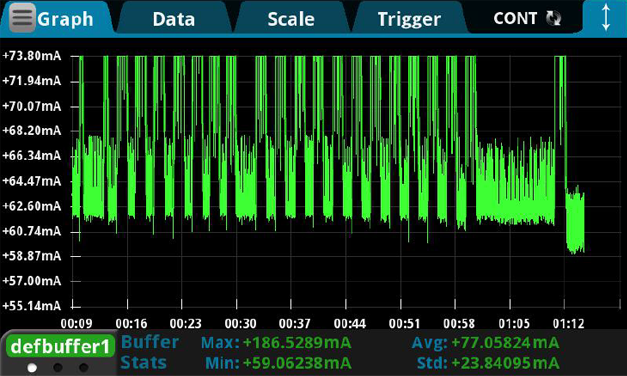

· 5V供电,带喇叭(8Ω/1W)唤醒识别,平均功耗77mA。

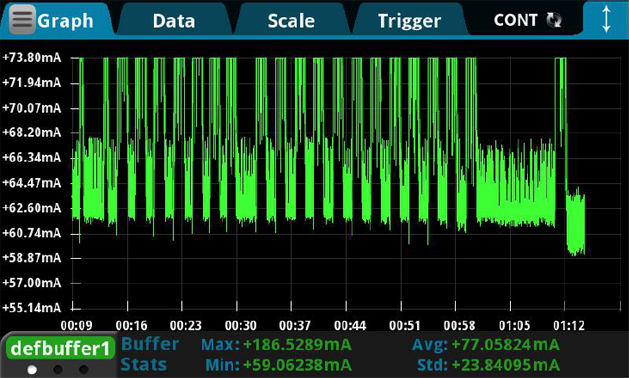

· 5V供电，带喇叭(8Ω/1W)唤醒识别，平均功耗77mA。
