串口转WIFI透传测试版
HLK-M20 WiFi模块集成DBB/PMIC/RF/PA/Memory/ LNA/Balun,支持2.4GHz IEEE 802.11b/g/n。
模块在功耗控制上相当出色，Rx功耗是现有市面同类型低功耗WiFi模块的1/2，Tx功耗仅为它们的70%，深度睡眠模式(Deep sleep)下功耗仅为8uA，DTIM1功耗0.9mA。

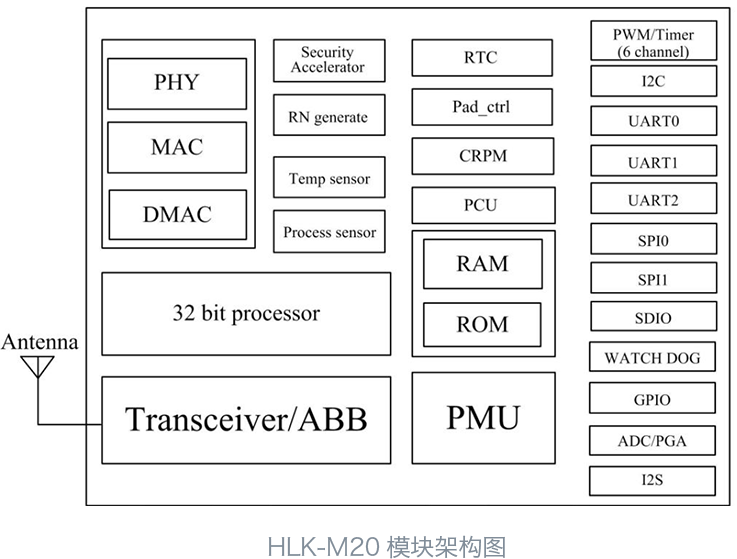

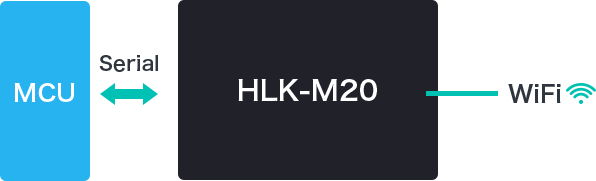

功能结构图

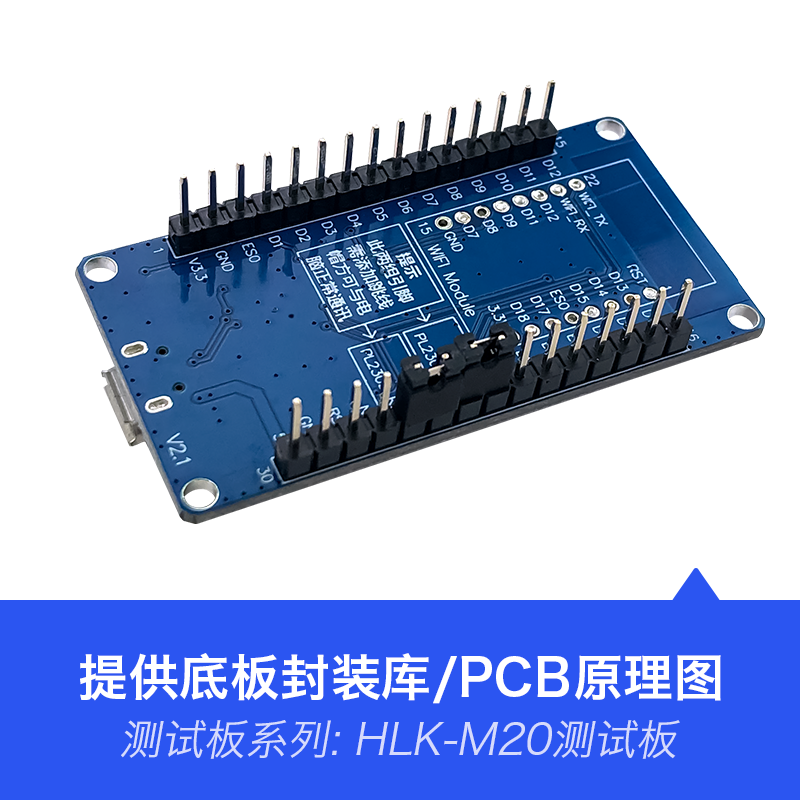

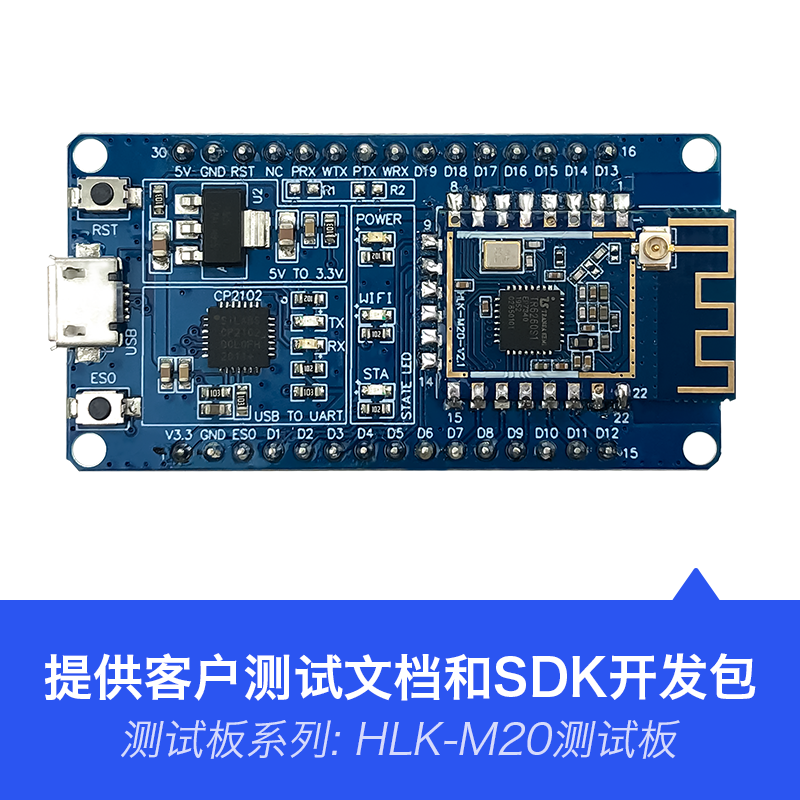

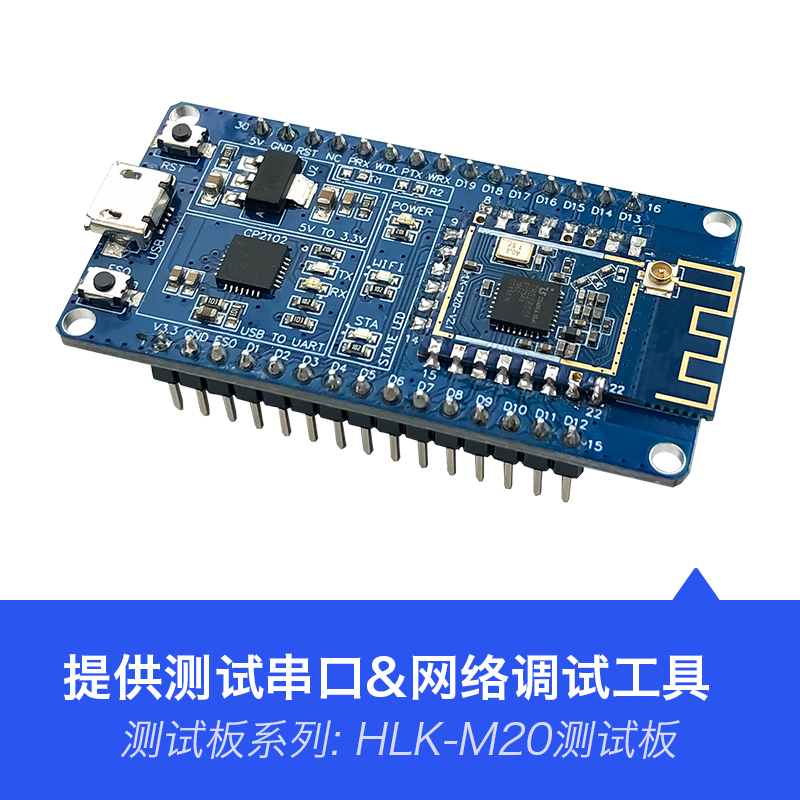

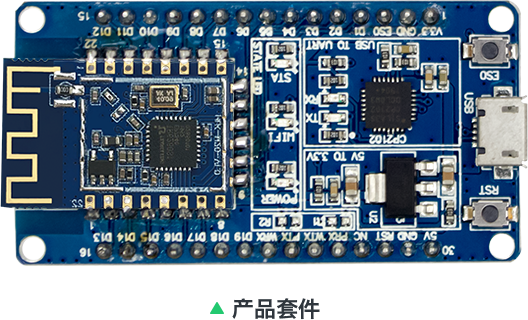

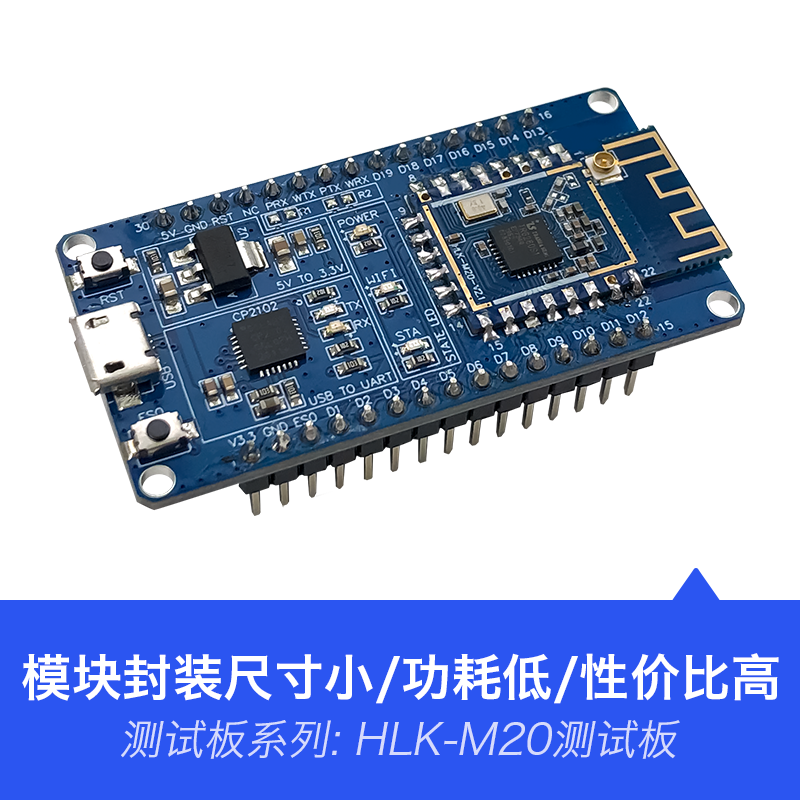

M20模块+ 功能底板+USB线*1(供电)

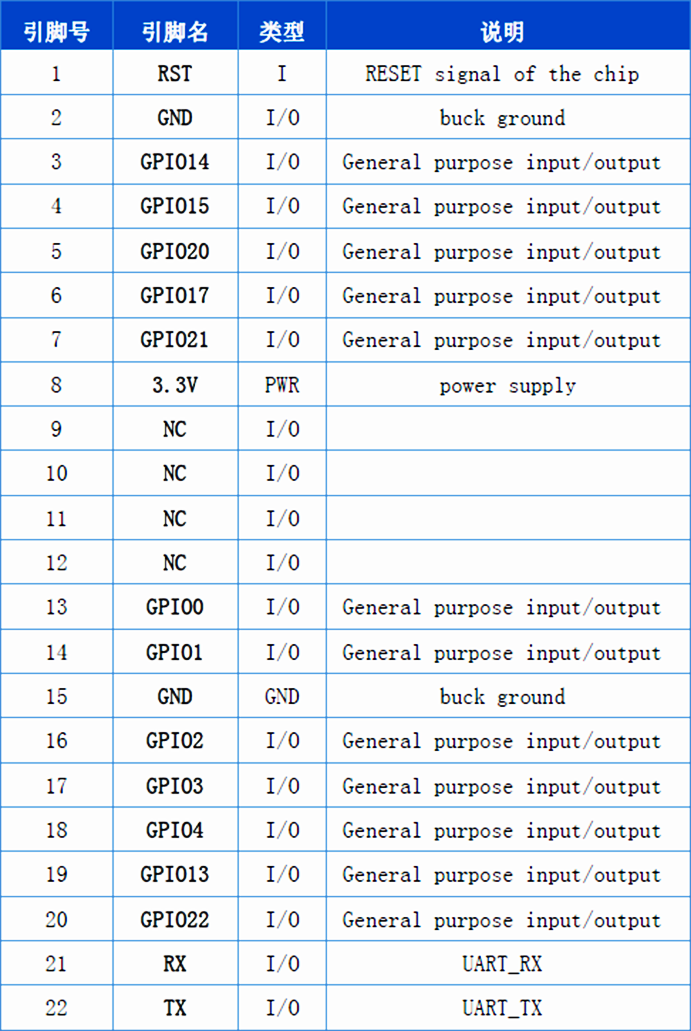

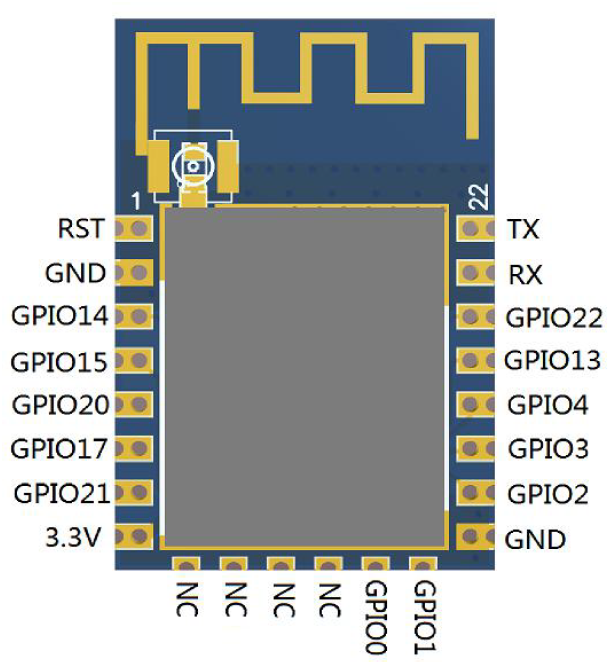

1.图中为默认定义，复用功能未列出。
2.各脚不使用的功能请悬空，勿随意上下拉，以免导致模块不正常启动。
引脚类型定义：
I/O → Digital input/output；
I → Digital input
O → Digital output
产品HLK-M20支持串口转WiFi STA,串口转 WiFi AP模式
·该模式下（STA模式），通过设置，将COM1的数据与WiFi 的数据相互转换。
·WiFi安全方面支持目前主流加密方式。
·该模式下（AP模式），通过设置，将COM1的数据与WiFi 的数据相互转换。
·WiFi设备能连接到产品，成为 WiFi局域网下的设备。
·WiFi安全方面支持目前主流加密方式。
网络参数 | |
网络标准 | 无线标准：IEEE 802.11n/g/b |
无线传输 | 11n：150Mbps（MAX） 11g：54Mbps（MAX） 11b：11Mbps（MAX） |
信道数 | 1-11 |
频率范围 | 2.4-2.4835GHz |
发射功率 | 15-20dBm |
天线 | |
天线接口 | 板载天线 |
功能参数 | |
WIFI工作模式 | 无线网卡/无线接入点 |
WDS功能 | 支持WDS无线桥接 |
无线安全 | 64/128/152 位WEP加密 WEP, WPA, WPA2(TKIP,CCMP)安全机制 (AP模式下仅支持WPA2-CCMP） |
| 配置方式 | 串口AT指令 |
| 串口转网络 | |
| 连接类型 | TCP/UDP Server/Client |
| 最大连接数 | 5个(TCP Server) |
| 串口波特率 | 1200-500000bps |
| 硬件参数 | |
| 核心芯片 | TR6260 |
| 接口类型 | UART/I2S/I2C/PWM/SPI/SDIO/GPIO /ADC/PGA |
| 工作电压 | 3.3V |
| 工作电流 | 平均60mA,峰值100mA,Deep sleep 8uA |
| RAM(内置) | 用户SRAM 128K Bytes |
| Flash(内置) | 8Mbit |
| 定制开发 | 可提供SDK进行二次开发 |
| 其他参数 | |
| 尺寸 | 24×16×2mm |
| 环境标准 | 工作温度：-40-70℃ 工作湿度：10%-90%RH（不凝结） 存储温度：-40-80℃ 存储湿度：5%-90%RH（不凝结） |
| 其它性能 | 频段带宽可选：20MHz/40MHz，自动 |
