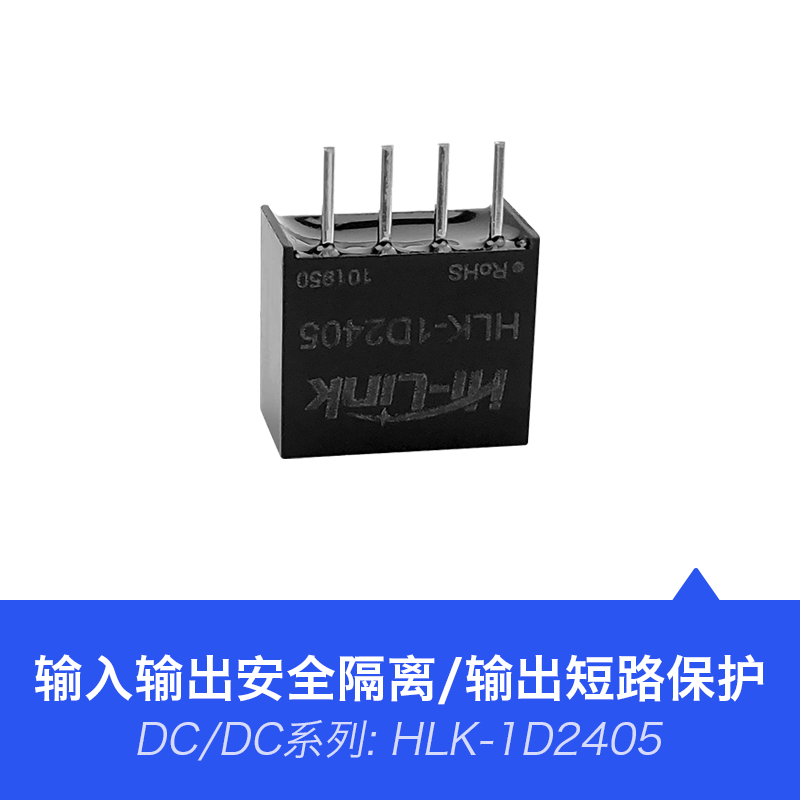

DC-DC隔离电源模块
多种规格电源模块选择
MULTIPLE SPECIFICATIONS AVAILABLE
1W定压24V(土10%VIN)输入/隔离非稳压输出
| 产品型号 | 输出功率 | 输出电压 | 输出电流 |
| HLK-1D2405 | 1W | 5V | 200mA |
| HLK-1D2412 | 1W | 12V | 84mA |
| HLK-1D2415 | 1W | 15V | 67mA |
| HLK-1D2424 | 1W | 24V | 42mA |
| *同一类型的电源模块风封装尺寸一致 | |||
| *国际标准引脚 尺寸11.5×10×6mm | |||
超微型标准封装SIP封装及标准引脚
定电压输入,隔离非稳压单路输出,1W
输入输出隔离耐压1500VDC
低纹波/噪声(20MH带宽)<100mVp-p
高效率,转换效率达80%(Typ)
工作温度范围：-40°C~+85°C
高可靠性,长寿命设计,MTBF≥3500000H
采用高品质环保防水导热胶灌封，防尘、防潮、 防震、阻燃
符合UL/CE/EMC及安规测试要求
可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域
推荐测试电路

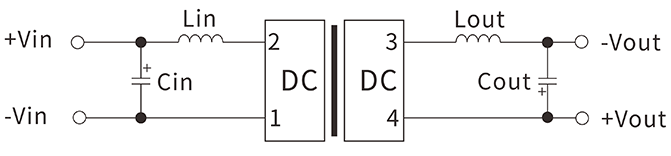

若要求进一步减小输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图所示。

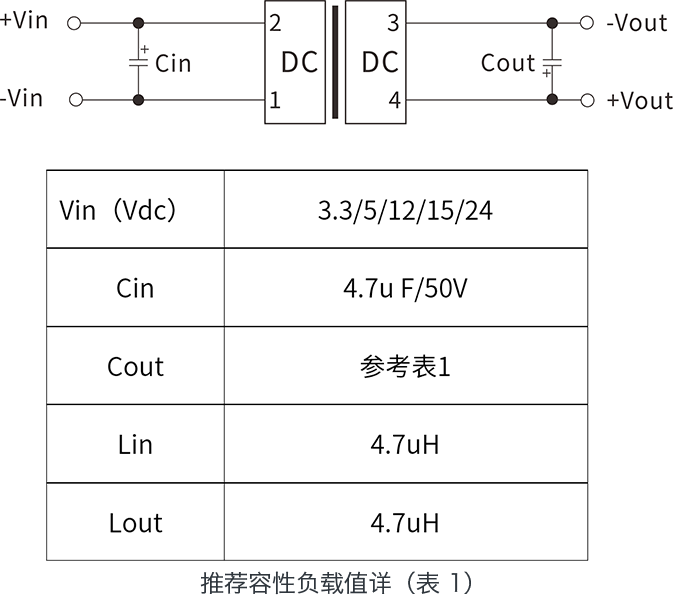

但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见附表。

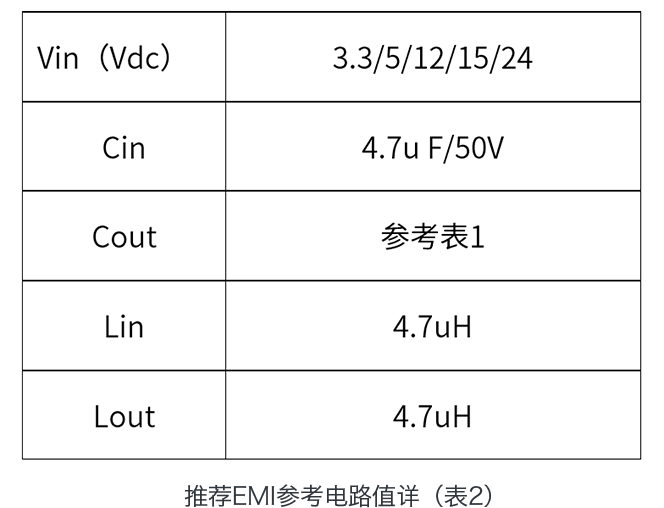

EMI典型应用电路
参数推荐：
输出负载要求
、
为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的10%。若您所需功率确实较小，请在输出端正负两极之间并联一个电阻（电阻实际使用功率之和大于等于10%的额定功率并且选取的电阻的额定功率必须大于实际使用功率的5倍以上，否则电阻的温度会比较高）。
纹波&噪声测试:双绞线法 20MHz带宽
测试方法：
1、纹波噪声是利用12#双绞线连接，示波器带宽设置为20MHz，100M 带宽探头，且在探头端上并联 0.1uF聚丙烯电容 和47uF 高频低阻电解电容，示波器采样使用Sample 取样模式。
2、把电源输入端连接到输入电源, 电源输出通过治具板连接到电子负载，测试单独用30cm±2cm 取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线。(如上图所示)

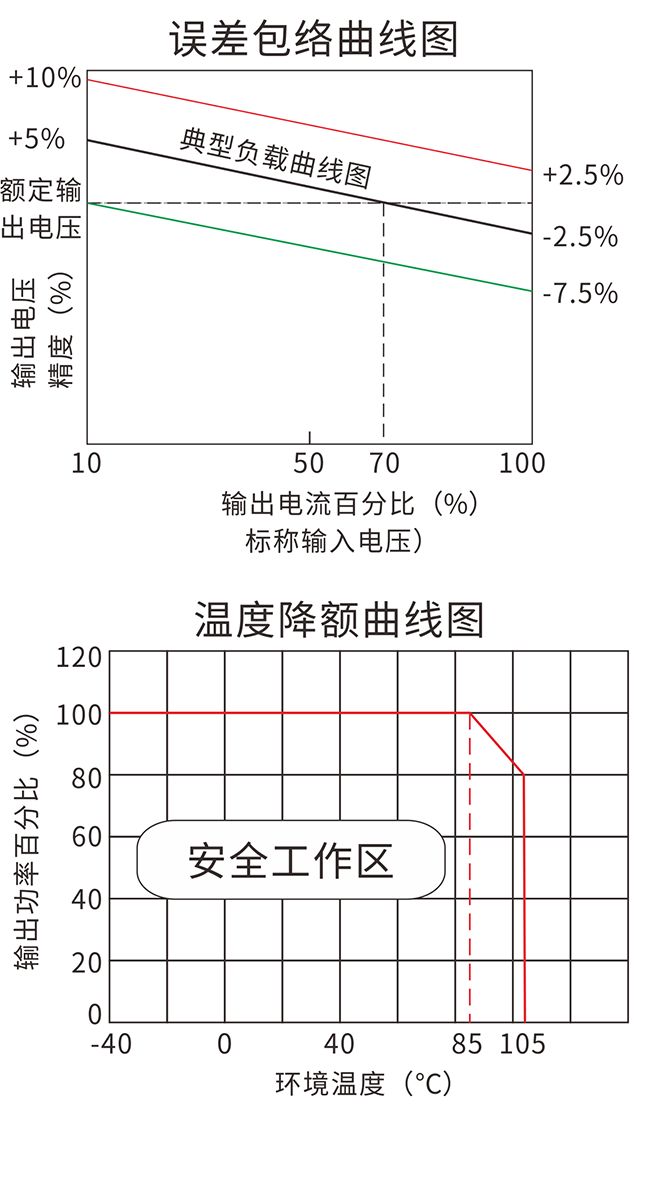

环境条件 | |||
工作温度 | -40 ~ +85 | ℃ | |
存储温度 | -40~+125 | ℃ | |
相对湿度 | 5-95 | % | |
散热方式 | 自然冷却 | ||
大气压力 | 80-160 | Kpa | |
海拔高度 | ≤2000 | m | |
振动 | 振动系数10-55Hz, 10G, 30 Min. along X, Y and Z | ||
输入特性(常温测试) | |||
额定输入电压 | 24 | VDC | 标称输入系列 |
输入电压范围 | 21.6~24.6 | VDC | |
输入电流(满载/空载) | 57/17 | mA | Typ |
反射纹波电流 | 15 | mA | |
冲击电压（Isec.max） | -0.7~30 | VDC | |
输入滤波器类型 | PI型 | ||
热插拔 | 不支持 | ||
输出特性 | |||
输出负载 | 负载百分比10-100 | % | |
输出电压精度 | ±15 | % | |
线性调整率 | ±1.2 | % | Tpy |
温度漂移系数(满载) | ±0.03 | % | ℃(MAX) |
输入短路保护 | 1s | ||
纹波&噪声 | ≤100 | mVp-p | Tpy:50 |
输出特性(5V/2000mA) | |||
输出电压/电流 | 5.0VDC/2000mA | ||
最大容性负载 | 2200 | μF | |
效率@满载 | 76/78 | % | (Min/Tpy) |
负载调整率 | 12 | % | (10%~100%负载) |
输出特性(12V/84mA) | |||
输出电压/电流 | 12.0VDC/84mA | ||
最大容性负载 | 220 | μF | |
效率@满载 | 76/80 | % | (Min/Tpy) |
负载调整率 | 7 | % | (10%~100%负载) |
输出特性(15V/67mA) | |||
输出电压/电流 | 15.0VDC/67mA | ||
最大容性负载 | 220 | μF | |
效率@满载 | 76/80 | % | (Min/Tpy) |
负载调整率 | 6 | % | (10%~100%负载) |
输出特性(24V/42mA) | |||
输出电压/电流 | 24.0VDC/42mA | ||
最大容性负载 | 220 | μF | |
效率@满载 | 76/80 | % | (Min/Tpy) |
负载调整率 | 5 | % | (10%~100%负载) |
