串口转WiFi模块7628N 无线模块MT7628芯片串口透传OpenWrt开发板
多种内存/Flash组合
MEMORY/FLASH COMBINATIONS
为了区分内存和闪存的不同,模块印刷分为以下几种：（外观尺寸和功能一致）
| 产品型号 | 内存容量 | FLASH |
| HLK-7628NS | 64MB | 16MB |
| HLK-7628N(默认) | 128MB | 32MB |
| HLK-7628NF | 256MB | 32MB |
| HLK-7628NL | 256MB | 64MB |

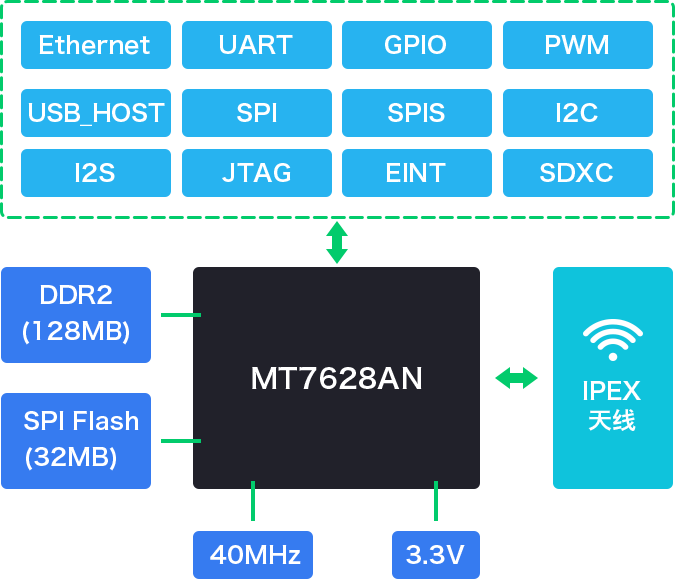

HLK-7628N模块方框图
问题1：模块产品资料在哪里下载？
下单后您可向咨询客服留下邮箱，或直接访问海凌科电子官方网站www.hlktech.com 点击“产品中心”，下载对应的产品资料
问题2：模块出厂固件是什么？
透传版本和OpenWrt版本固件。（OpenWrt只提供硬件资料，客户可根据自身需要开发相应功能,同时可支持客户升级到官方最新版本。）
问题3：模块工作电压/电流及功耗多少？
模块正常工作电压3.3V，平均工作电流120mA,功耗 400mW-500mW 。（备注：开发板默认供电为5V1A）
问题4：模块都支持哪些功能模式？
模块支持AP模式，STA模式，AP+STA模式（桥接）。
问题5：其他说明
*7628N默认固件可支持300M无线传输，可通过后台页面打开（见附图1），或者客户选购OpenWrt自行开发。
*文档资料内容包括：串口配置指导说明书，底板封装尺寸图和PCB原理图，串口TCP/UDP搜索、调试和测试工具等。OpenWrt版本默认提供官方MT7688A SDK4.3.3.0，客户可前往官方自行下载对应的固件升级更新。
主芯片 | MT7628AN |
内核 | MIPS24KEc |
主频 | 580MHz |
| 内存 | DDR2 128 |
| Flash | 32MB(可选) |
| 接口类型 | UART、I2C、PWM、GPIO/PWM、ADC、SPI、I2S |
天线 | |
天线类型 | 外接天线/2.4G天线*2根 |
功能参数 | |
WiFi无线模式 | STA/AP/STA+AP |
WDS功能 | 支持WDS无线桥接 |
无线安全 | 64/128/152位WEP加密 |
WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 | |
网络管理 | 远程WEB管理 |
其它参数 | |
工作电压 | 标准DC3.3V±0.2V |
空载运行电流 | 170±50mA |
环境标准 | 工作温度：-40-80℃ |
工作湿度：10%-90%RH（不凝结） | |
存储温度：-40-40℃ | |
存储湿度：5%-90%RH（不凝结） | |
尺寸 | 35.2 × 18 × 2.8mm |
