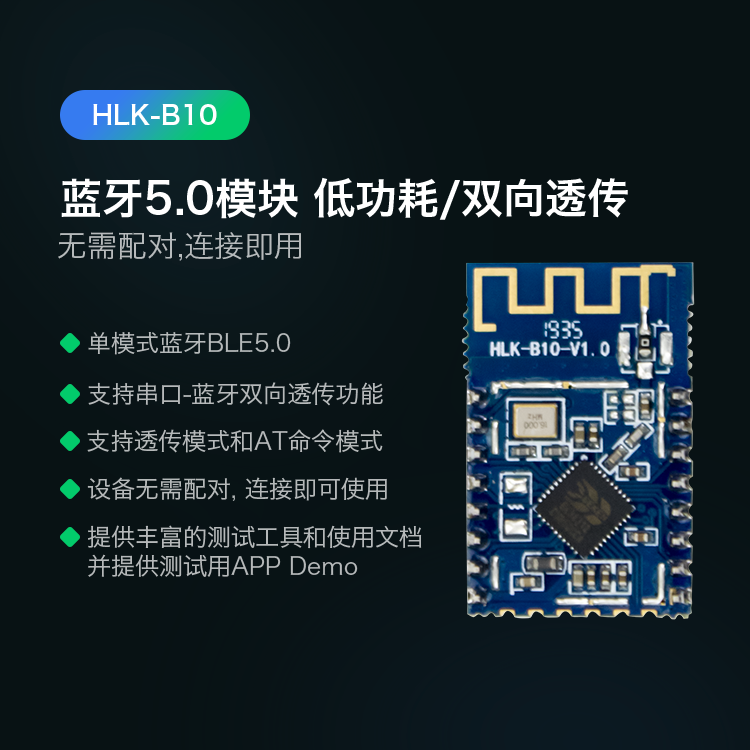

蓝牙串口模块BLE蓝牙5.0芯片B10 无线蓝牙转TTL透传超低功耗模块
支持蓝牙BLE5.0
内嵌低功耗的32位MCU
主频支持64MHz
内置64KB RAM，500KB FLASH
支持宽电压2.5V ~ 3.6V，单电源供电
丰富外设:GPIO×17 UART×2，PWM×5， 多路10bit ADC，高精度温度传感器
板载PCB天线或外置天线（默认板载天线）

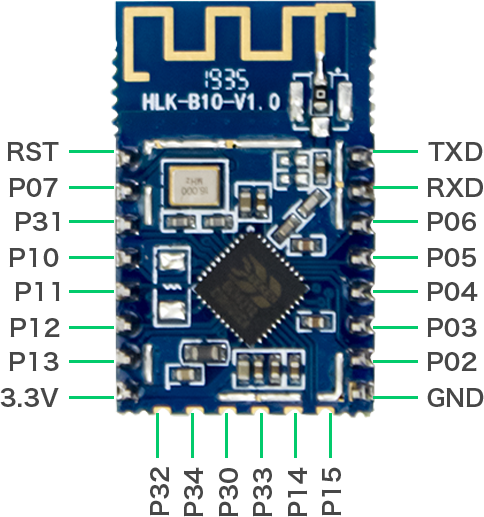

引脚 | 符号 | IO类型 | 功能 |
1 | RST | AO | 模块复位输入引脚,低电平有效 |
2 | P07 | I/O | GPI07 |
3 | P31 | I/O | ADC/CH1 |
4 | P10 | I/O | PWM[0](20mA) |
5 | P11 | I/O | 按键输入引脚,低电平有效 |
6 | P12 | I/O | PWM[2] |
7 | P13 | I/O | PWM[3] |
8 | 3.3V | P | 模块电源3.3V |
10 | P32 | ADC | Ch2 |
11 | P30 | ADC | Ch4 |
12 | P33 | ADC | Ch3 |
13 | P14 | I/O | PWM[4] |
14 | P15 | I/O | PWM[5] |
15 | GND | P | 电源参考地 |
16 | P02 | I/O | 状态指示LED输出,低电平有效 |
17 | P03 | I/O | GPIO3 |
18 | P04 | I/O | GPIO4 |
19 | P05 | I/O | GPIO5 |
20 | P06 | I/O | CPIO6 |
21 | RXD | I/O | UART输入 |
22 | TXD | I/O | UART输出 |
说明：P表示电源引脚，I/O表示输入输出引脚，AO表示模拟输入输出引脚
