产品特征

PRODUCT FEATURES

超微型标准封装SIP封装及标准引脚

定电压输入,隔离非稳压单路输出,1W

超功耗低,待机功耗仅0.025W (输入电流5mA)

输入输出隔离耐压1500VDC

低纹波/噪声<50mVp-p

高效率,转换效率达88%(Typ)

工作温度范围：-40°C~+85°C

良好的输出短路和过流保护并可自恢复

高可靠性,长寿命设计,连续工作＞100000H

采用高品质环保防水导热胶灌封，防潮、防振， 满足防水防尘IP65标准

符合UL/CE/EMC及安规测试要求

可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域

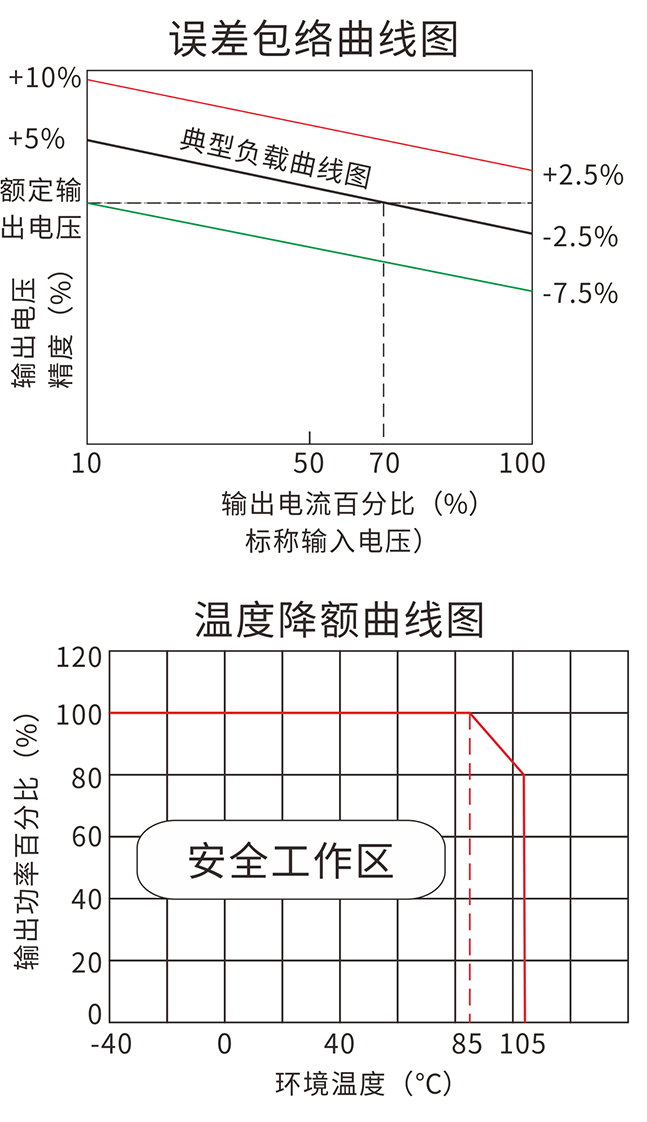

产品特性曲线

PRODUCT CHARACTERISTICS CURVE

典型应用电路

APPLICATION CIRCUIT

推荐测试电路

若要求进一步减小输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如图所示。

但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见附表。

推荐容性负载值详（表 1）

EMI典型应用电路

参数推荐：

推荐EMI参考电路值详（表2）

输出负载要求

为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的10%。若您所需功率确实较小，请在输出端正负两极之间并联一个电阻（电阻实际使用功率之和大于等于10%的额定功率并且选取的电阻的额定功率必须大于实际使用功率的5倍以上，否则电阻的温度会比较高）。

纹波&噪声测试:双绞线法 20MHz带宽

测试方法：

1、纹波噪声是利用12#双绞线连接，示波器带宽设置为20MHz，100M 带宽探头，且在探头端上并联 0.1uF聚丙烯电容 和47uF 高频低阻电解电容，示波器采样使用Sample 取样模式。

2、把电源输入端连接到输入电源, 电源输出通过治具板连接到电子负载，测试单独用30cm±2cm 取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线。(如上图所示)

产品应用注意事项

PRODUCT APPLICATION NOTES

    1.输入要求:确保供电电源的输出电压波动范围不要超出DC/DC模块本身的输入要求,输入电源的输出功率必须大于DC/DC模块的输出功率;

    2.推荐电路一: 对于纹波噪音要求一般的场合，可在输入端和输出端各并联一颗滤波电容，外接电路如上图（1）所示, 其滤波电容的推荐值详见表(1)。 输出负载要求:尽量避免空载使用,当负载的实际功耗小于模块的输出额定功率的10%或有空载现象，建议在输出端外接假负载，假负载（电阻）可按照模块额定功率的5~10%计算，电阻值=Uout/(1W*10%);

    3.过载保护：在通常工作条件下，该产品输出电路对于过载情况无保护功能。最简单的方法是在输入端串接一个自恢复保险丝，或在电路中外加一个断路器;

4.输出端外接电容其容值不宜过大，否则容易造成模块启动时过流或启动不良;

    5.若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标；

    6.最大容性负载均在输入电压范围、满负载条件下测试；

    7.除特殊说明外，本手册所有指标都在Ta=25℃/湿度<75%RH，标称输入电压和输出额定负载时测得；

    8.本产品手册所有指标测试方法均依据本公司标准；

    9.我司可提供产品定制，具体情况可直接与我司技术人员联系；

    10.产品规格变更恕不另行通知。

外形尺寸

DIMENSIONS

引脚说明：

1：GND；2：+Vin ；3：-Vo  4：+Vo   ；

*注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。
