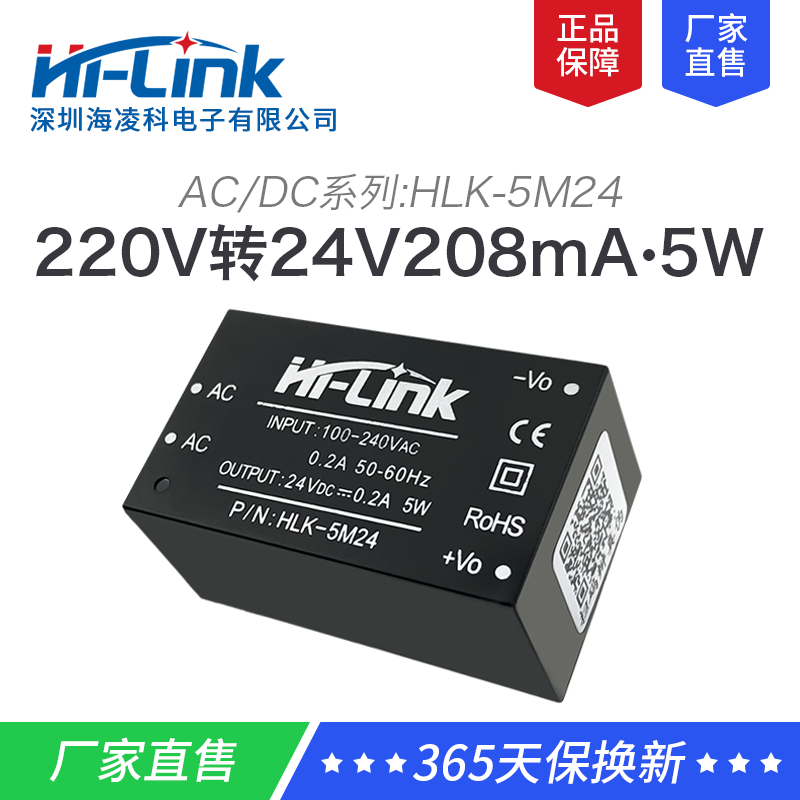

220V转24V5W稳压隔离开关电源模块5M24 AC-DC降压电源模块CE认证
AC/DC-5W电源模块选型
MULTIPLE SPECIFICATIONS AVAILABLE
全球通用输入电压85-264VAC/70-350VDC
| 产品型号 | 输出功率 | 输出电压 | 输出电流 |
| HLK-5M03 | 5W | 3.3V | 1500mA |
| HLK-5M05 | 5W | 5V | 1000mA |
| HLK-5M09 | 5W | 9V | 556mA |
| HLK-5M012 | 5W | 12V | 417mA |
| HLK-5M015 | 5W | 15V | 333mA |
| HLK-5M024 | 5W | 24V | 208mA |
| *同一系列产品尺寸和引脚一致 | |||
| *模块外形尺寸38x23x18mm(+8%误差) | |||

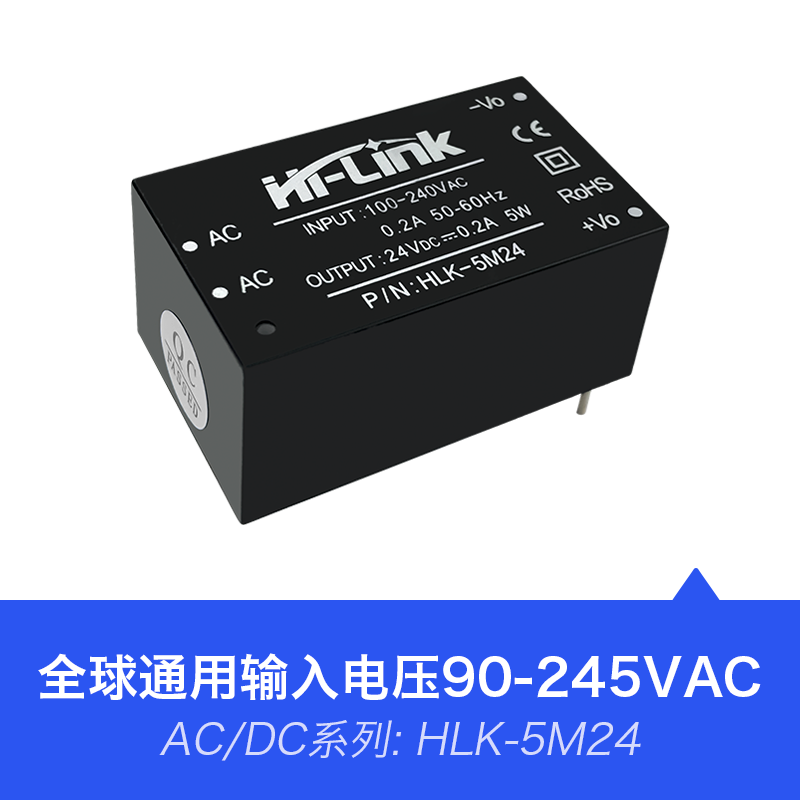

全球通用输入电压90~265VAC
输入输出隔离耐压3000VAC
低功耗,绿色环保,空载损耗<0.1W
高效率,功率密度大
高可靠性、长寿命设计，连续工作时间＞10万小时

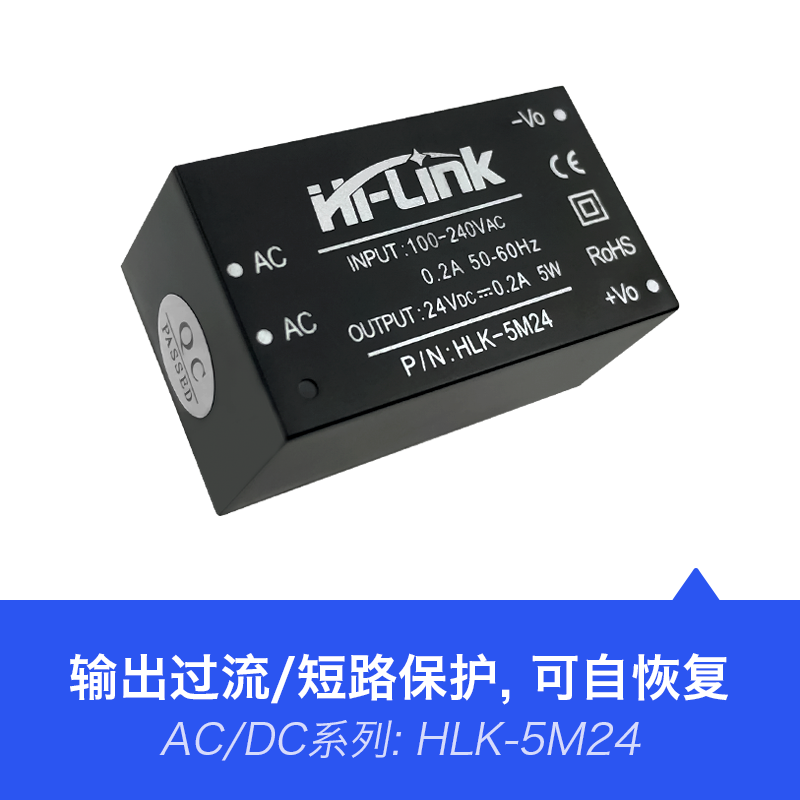

良好的输出短路和过流保护并可自恢复

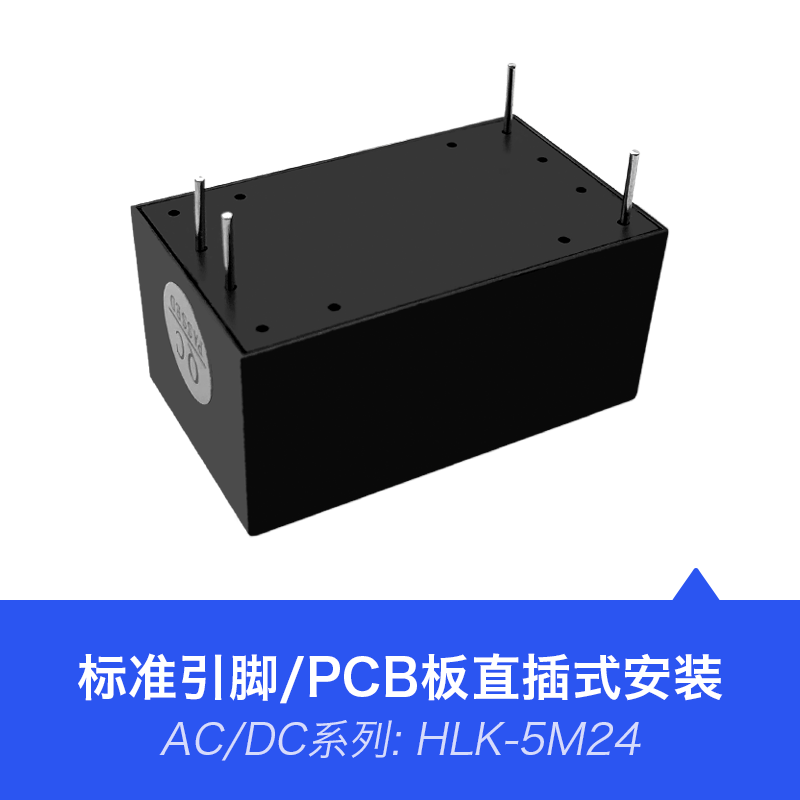

国际标准引脚，PCB板直插安装
采用高品质环保防水导热胶灌封，防尘、防潮、 防震、阻燃
符合UL/CE/EMC及安规测试要求
可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域
参数推荐
F1/保险丝: 1A/250Vac/10Ω的线绕电阻，慢熔断
MOV1压敏电阻: 10D561K(在累积浪涌时保护模块不受损坏)
C1/C2安规电容: 0.1uF/275Vac(滤波/安全防护/EMC认证)
L1/共模电感: 电感量10-30mH(测试要求:1KHZ/0.3V 电流:100-500mA)，EMI滤波
备注
1.保险丝和压敏电阻为基本保护电路（必接）。
2.若需通过认证,安规电容和共模电感不可省略。
引脚说明
1: AC输入；3: -Vo输出负；4: +Vo输出正 ；
*注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。
环境条件 | |||
工作温度 | -20 ~ +60 | ℃ | |
存储温度 | -40~+80 | ℃ | |
相对湿度 | 5-95 | % | |
散热方式 | 自然冷却 | ||
大气压力 | 80-160 | Kpa | |
海拔高度 | ≤2000 | m | |
振动 | 振动系数10~500Hz,2G10min./1cycle,60min.each along X,Y,Z axes | 满足二级公路运输要求 | |
电器特性 | |||
额定输入电压 | 100~240 | Vac | |
输入电压范围 | 90~264 | Vac | |
最大输入电流 | ≤0.2 | A | |
输入浪涌电流 | ≤10 | A | |
最大输入电压 | ≤270 | Vac | |
输入缓启动 | ≤50 | mS | |
输入低电压效率 | Vin=110Vac,输入满载≥69 | % | |
输入高电压效率 | Vin=220Vac,输入满载≥70 | % | |
长期可靠性 | MTBF≥100,000 | h | |
输出特性（3.3V/1500mA） | |||
空载额定输出电压 | 3.3±0.1 | Vdc | |
满载额定输出电压 | 3.3±0.2 | Vdc | |
短时间最大输出电流 | ≥1800 | mA | |
长时间最大输出电流 | ≥1500 | mA | |
电压调整率 | ±0.2 | % | |
负载调整率 | ±0.5 | % | |
输出纹波及噪音 | ≤70 | mV | |
开关机过冲幅度 | ≤5 | %Vo | |
输出过流保护 | 输出最大负载的150-200% | A | |
输出短路保护 | 正常输入时直接短路，短路去除后自动回复正常工作 | 不要损坏整机 | |
输出特性（5V/1000mA） | |||
空载额定输出电压 | 5.0±0.1 | Vdc | |
满载额定输出电压 | 5.0±0.2 | Vdc | |
短时间最大输出电流 | ≥1200 | mA | |
长时间最大输出电流 | ≥1000 | mA | |
电压调整率 | ±0.2 | % | |
负载调整率 | ±0.5 | % | |
输出纹波及噪音 | ≤70 | mV | |
开关机过冲幅度 | ≤5 | %Vo | |
输出过流保护 | 输出最大负载的150-200% | A | |
输出短路保护 | 正常输入时直接短路，短路去除后自动回复正常工作 | 不要损坏整机 | |
输出特性（9V/1500mA） | |||
空载额定输出电压 | 9.0±0.1 | Vdc | |
满载额定输出电压 | 9.0±0.2 | Vdc | |
短时间最大输出电流 | ≥680 | mA | |
长时间最大输出电流 | ≥560 | mA | |
电压调整率 | ±0.2 | % | |
负载调整率 | ±0.5 | % | |
输出纹波及噪音 | ≤70 | mV | |
开关机过冲幅度 | ≤5 | %Vo | |
输出过流保护 | 输出最大负载的110-150% | A | |
输出短路保护 | 正常输入时直接短路，短路去除后自动回复正常工作 | 不要损坏整机 | |
输出特性（3.3V/1500mA） | |||
空载额定输出电压 | 12.0±0.1 | Vdc | |
满载额定输出电压 | 12.0±0.2 | Vdc | |
短时间最大输出电流 | ≥540 | mA | |
长时间最大输出电流 | ≥450 | mA | |
电压调整率 | ±0.2 | % | |
负载调整率 | ±0.5 | % | |
输出纹波及噪音 | ≤70 | mV | |
开关机过冲幅度 | ≤5 | %Vo | |
输出过流保护 | 输出最大负载的110-150% | A | |
输出短路保护 | 正常输入时直接短路，短路去除后自动回复正常工作 | 不要损坏整机 | |
