W800多功能开发板

快速接入涂鸦云开发平台

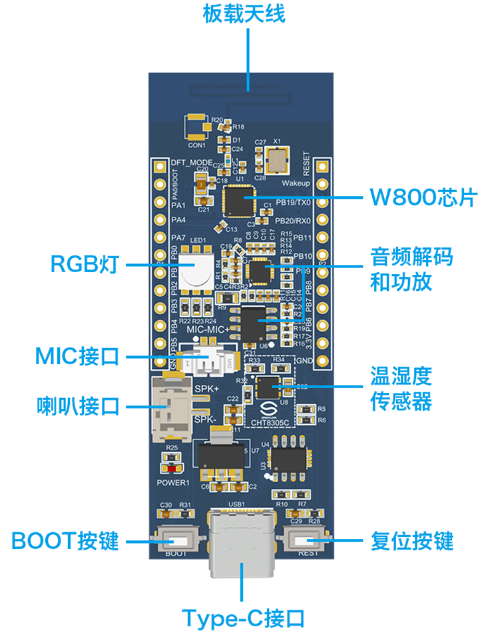

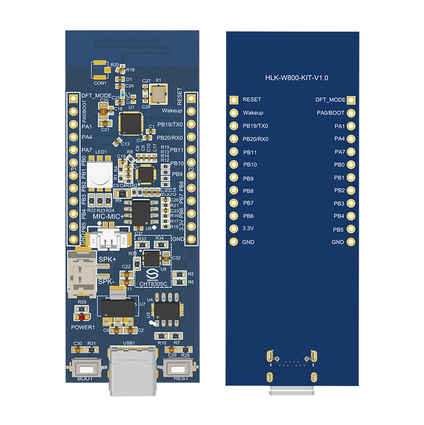

这款是基于W800芯片研发的一款多功能物联网开发板。支持2.4G IEEE802.1 1b/g/n WiFi通讯协议;支持BT/BLE双模工作模式,支持BT/BLE4.2协议。另外硬件集成RGB三色灯、温湿度传感器以及音频解码器、功放,可以方便开发者直接在开发板上验证对应的功能。

开发板套件说明

W800开发板-基础款

W800开发板/核心板数量×1

RGB三色灯(集成)数量×1

W800开发板-升级款

W800开发板/核心板数量×1

RGB三色灯(集成)数量×1

温湿度传感器(集成)数量×1

W800开发板-全功能款

W800开发板/核心板数量×1

RGB三色灯(集成)数量×1

温湿度传感器(集成)数量×1

音频解码功放(集成)数量×1

*默认开发板为单板不含插针

W800芯片介绍

这是一款loT WiFi/蓝牙双模SoC芯片。支持2.4G IEEE 802.11b/g/n WiFi通讯协议;支持BT/BLE双模工作模式，支持BT/BLE4.2协议。集成32位CPU处理器，内置UART、GPIO、SPI、I2C、l2S、7816等数字接口;支持TEE安全引擎,支持多种硬件加解密算法,内置DSP、浮点运算单元，支持代码安全权限设置,内置2MB Flash，支持固件加密存储、固件签名、安全调试、安全升级等多项安全措施,保证产品安全特性。适用于智能家居、智能玩具、无线音视频、工业控制、医疗监护等物联网领域。

·芯片外观:QFN32封装,4mm× 4mm

·MCU特性:

-集成32位XT804处理器，工作频率240MHz,内置DSP、浮点运算单元与安全引擎
-内置2MB Flash,288KB RAM
-集成5路UART高速接口
-集成2路16比特 SD-ADC，最高采样率1KHz
-集成1个I2C控制器
-集成GPIO控制器，最多支持18个GPIO
-集成5路PWM接口
-集成1路Duplex l2S控制器

·安全特征:

-MCU内置Tee 安全引擎，代码可区分安全世界&非安全世界
-集成SASC/TIPC，内存及内部模块/接口可配置安全属性，防止非安全代码访问
-启用固件签名机制，实现安全Boot/升级
-具备固件加密功能，增强代码安全
-固件加密密钥使用非对称算法分发，增强密钥安全性

·WiFi特征:

-支持GB15629.11-2006，IEEE802.1 1 b/g/n
-支持Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS
-支持EDCA信道接入方式
-支持20/40M带宽工作模式
-支持STBC、GreenField、Short-Gl、支持反向传输-支持AMPDU、AMSDU
-支持IEEE802.11nMCSO~7、MCS32物理层传输速率档位，传输速率最高到150Mbps
-2/5.5/11Mbps速率发送时支持Short Preamble
-支持HT-immediate Compressed Block Ack、NormalAck、No Ack应答方式

·蓝牙特征:

–集成蓝牙基带处理器/协议处理器,支持BT/BLE双模工作模式,支持BT/BLE4.2协议

·低功耗模式:

-3.3V单电源供电
-支持WiFi节能模式功耗管理
-支持工作、睡眠、待机、关机工作模式
-待机功耗小于10uA

温湿度传感芯片介绍:
-申矽凌CHT8305/C

·芯片外观:DFN3×3-6封装,3mm × 3mm

·芯片特性:

-供电电压:2.5V~5.5V
-平均电流: 1.5uA(Type.)/3.0uA(Max.)
-关断电流: 0.15uA(Type.)/0.3uA(Max.)
-温度精度:0℃~50℃(士0.5℃)
-湿度精度:20~80%RH(士3.0%RH)
-T/H转换时间(14bit): 5.5ms(Type.)
-14-bit ADC
-兼容l2C和2-wire
-可编程温湿度上限
-可通过设置ADO引脚生成4个不同的从机地址
-保护罩可选

·应用场景:

-可广泛应用于智能空调系统、环境监测、便携式/穿戴式天气监测器、智能空气净化器、防雾功能（如相机)

音频编解码芯片介绍:

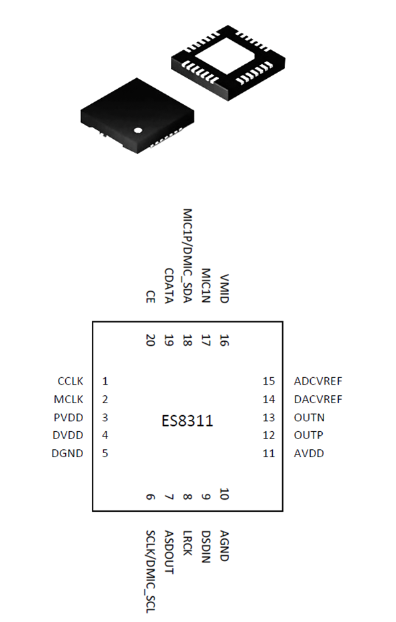

-顺芯ES8311

·系统:

-高性能和低功耗multi bit delta-sigma音频ADC和DAC
-I2S/PCM主或从模式数据接口
-256/384Fs,USB12/24MHz和其他非标准音频系统时钟
-I2C接口

·ADC:

-24位，8至96kHz采样频率
-100db信噪比, -93 dB THD+N
-一对模拟输入差分输入选项
-低噪声前置放大器
-降噪滤波器
-自动电平控制(ALC)和噪声门
-支持模拟和数字麦克风

·DAC:

-24位，8至96khz采样频率
-110分贝信噪比,-80分贝THD+N
-一对模拟输出耳机驱动器和差分输出选项
-动态范围压缩
-Pop和click noise抑制

·低功耗:

-1.8V至3.3V运行
-14毫瓦播放及录音
-低待机电流

·应用场景:

-可广泛应用于汽车、手机、玩具、对讲机、行车记录仪、IP摄像头、DVR.NVR、安防等领域
