TTS语音播报+2.4g WiFi+BLE4.2
新一代TTL串口控制语音播报
2.4G/1T1R WiFi,BLE 4.2
内置288KB RAM/2MB FLASH
支持中文文本和英文字母合成
支持数字动态播报和音量调节

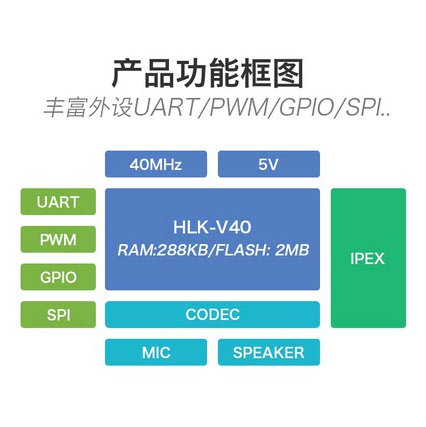

外设接口UART/GPIO/PWM/I²C

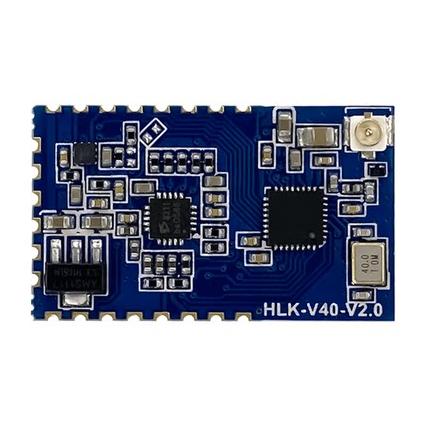

V40语音合成模块是海凌科推出的一款高性价比的语音交互方案，可实现UART通信。模块集成XT804，WLAN MAC/Baseband/BLE4.2，主频高达240MHz，内置288KB RAM和2MB FLASH,具有丰富的外设资源,包括UART、PWM、SPI、GPIO等。
可广泛应用于物联网语音播报场景，比如收款播报设备、门禁语音提示、车辆进出通道语音提示、营业厅语音提示、交通枢纽安全检查提示、自动广播设备等。
基本信息
无线标准IEEE 802.1 1 b/g/n，BLE4.2
频率范围2.412GHz~2.484GHz
发射功率15~21dBm
接收灵敏度-73~-93dBm
天线类型IPEX外置天线
内存/Flash288KB/2MB
硬件参数
硬件接口UART/GPIO/PWM//SPI/ADC
工作电压5V(±0.5V)
功耗平均电流150mA，峰值400mA
工作温度-40℃~+85℃
存储温度-40℃~+125℃/10%~90%R.H.
外观尺寸26.7×16×2.8mm
语音参数(可支持定制开发)
通信方式UART,串口波特率115200
文本编码GB2312
支持合成中文文本/英文字母(遇单词按字母发音)
文本容量单次合成文本量在100字内/可定制
操作方式发送AT指令/可按词条序号播报
方法1:上电后,默认是透传模式,通过拉低引脚ESO时间大于50ms 小于2s进入AT指令模式。
方法2:在串口上输入“+++”，模块收到后返回字符串“a”,然后需在1秒内,在串口上输入字符串“a”,模块收到后,返回字符串“OK”,进入指令模式,如果超时将会失败。
格式: at+play_text=支付宝收款123元
返回:
at+play_text=支付宝收款123元
OK
说明:
1.播放内容需按固定词条进行播放,词条内容可以使用play_list进行查询;
2.包含数字的词条数字部分可以是动态的,否则只能按照固定词条播放,比如“微信收款123元,微信收款234.35元”
格式: at+play_text=19
返回:
at+play_text=19
OK
说明:把音量设置为19，范围:0-100。
*更多指令说明详见产品规格书
引脚功能
PAO/BOOT烧录模式引脚,低电平使能
PB1WiFi指示引脚
PB2ESO
SP1正相音频输出
SP2反相音频输出
5V5V电源
RESET复位引脚,低电平复位
GND参考地信号
RXO/PB20RXO,用于升级
TXO/PB19TX0,用于升级
MIC-麦克风负极
MIC+麦克风正极
RX1/PB7UART1,指令设置和透传
TX1/PB6UART1,指令设置和透传
RESET复位引脚,低电平复位
GND参考地信号
*输出功率1.15W 8Ω负载,如需接喇叭,需外接功放电路
广泛应用于物联网语音播报场景,比如收款播报设备、门禁语音提示、车辆进出通道语音提示、营业厅语音提示、交通枢纽安全检查提示、自动广播设备等。
HLK-V40说明书_V1.03.pdf
