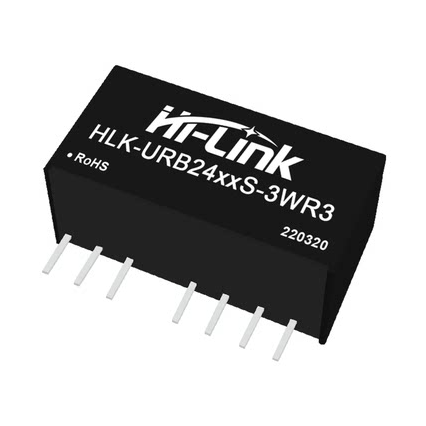

URB24_S-3WR3系列电源模块
SELECTION OF POWER SUPPLY MODULE
超宽电压输入,隔离稳压输出,SIP-8封装
超宽输入电压范围(4:1)
高转换效率,效率高达81%
隔离电压1500VDC
输入欠压,输出短路过流过压保护
工作温度范围-40℃-+85℃
| 产品型号 | 输入电压 | 输出电压/电流 |
| HLK-URB2403S-3WR3H | 24V(9~36V) | 3.3V/909mA |
| HLK-URB2405S-3WR3H | 5V/600mA | |
| HLK-URB2409S-3WR3H | 9V/333mA | |
| HLK-URB2412S-3WR3H | 12V/250mA | |
| HLK-URB2415S-3WR3H | 15V/200mA | |
| HLK-URB2424S-3WR3H | 24V/125mA |

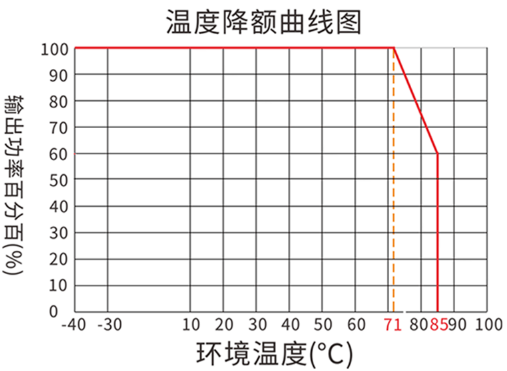

工作温度-40~+85℃
存储温度-55~+125℃
相对湿度5~95%RH无凝结
散热方式自然冷却
大气压力80~106Kpa
海拔高度≤2000m
振动振动系数10-500Hz,2G,10 Min.each along X, Y and Z
输入特性(常温测试/标称输入)
输入电流(满载/空载)140mA/25mA(24VDC输入)
82mA/ 15mA(48VDC输入)
反射纹波电流15mA
冲击电压(Isec.max)-0.7~50VDC(24VDC输入)
-0.7~100VDC(48VDC输入)
启动电压6VDC(Type./24VDC输入)
12VDC(Type./48VDC输入)
输入欠压保护8VDC(Max./24VDC输入)
16VDC(Max./48VDC输入)
输入滤波类型电容滤波
热拔插不支持
遥控端Ctrl开启:Ctrl悬空或接TTL高电平(3.5~12VDC)
关断:Ctrl低电平(0~0.7VDC)
输出特性(公共)
输出负载(负载百分比)10%-100%
输出电压精度±1.0%(Typ.)
线性调整率(输入电压±1%)±0.3%(Typ.)
负载调整率(10%~100%负载)*参见说明书
输出纹波及噪音(mVp-p)≤150mVp-p
输出短路保护可持续,自恢复

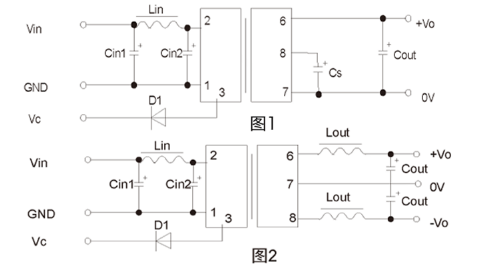

推荐测试电路
—般推荐电容: Cin1 10μF/100V, Cin2 1 μF/100V,Lin4.7uH-12uH,Cs10uF/50V-22uF/50V,Cout100uF/50V(Typ.)Lout 2.2uH-10uHCd
47nF/ 100V。所有该系列的DC/DC转换器在出厂前,都是按照下图2所示。
若要求进—步减少输入输出纹波，可将输入输出外接电容Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。

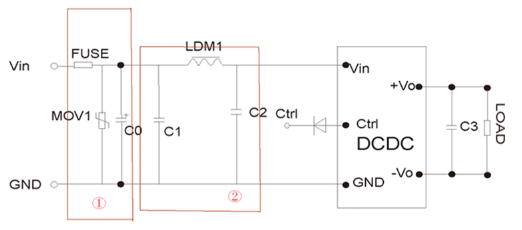

EMI典型应用电路
FUSE保险丝：根据客户需求接入相应的保险丝
MOV压敏电阻：14D101K
LDM1/共模电感：12μH
C1、C2陶瓷电容：4.7uF/100V
C0陶瓷电容：330μF/100V
CY1安规Y2电容:1nF/2KV D1:LMD914
图中①部分用于EMS测试,②部分用于EMI滤波,依据需求选择保险丝和压敏电阻为基本保护电路（必接)如需过认证,安规电容和共模电感不可省略

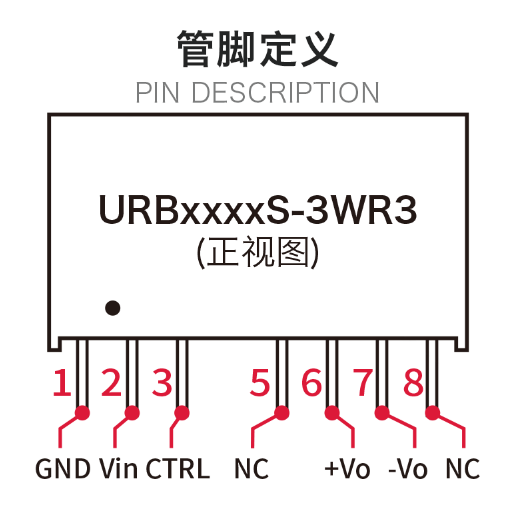

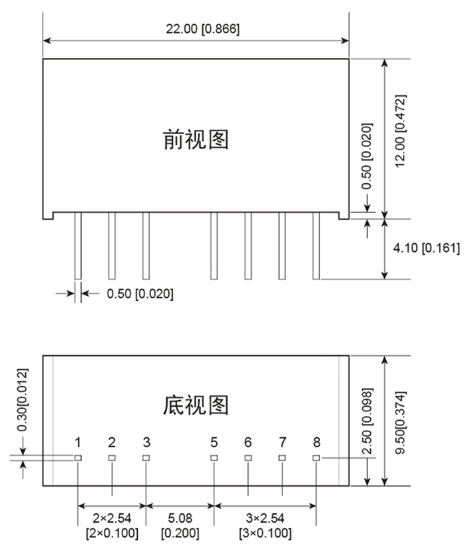

引脚说明:
1 : GND;2: +Vin输入正极;3:Ctrl遥控端;5: NC;6: +Vo输出正极;7: -Vo输出负极;8: NC (*NC不能与任何外部电路连接)
*注意:电源模块的各管脚定义如与选型手册不符,应以实物标签上的标注为准。
