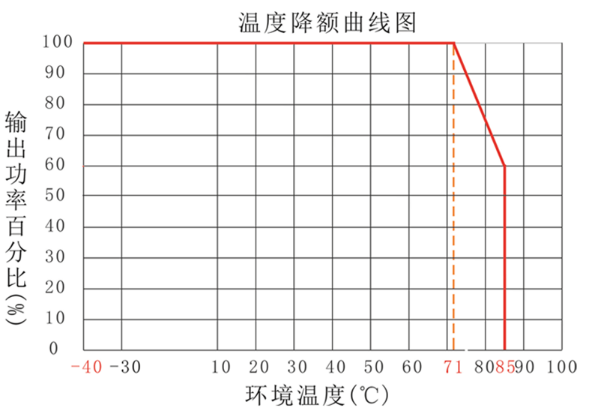

产品特征曲线

PRODUCT CHARACTERISTICS CURVE

典型应用电路

APPLICATION CIRCUIT

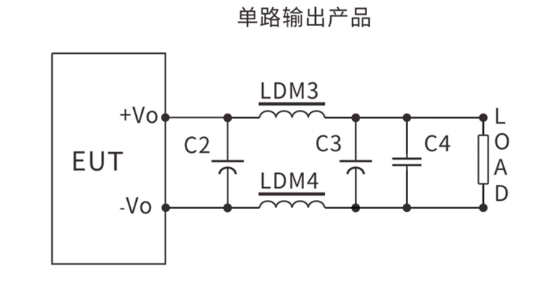

输出滤波外围推荐电路

对纹波&噪声要求一般时,外围推荐仅使用C2、C5即可;
对纹波&噪声要求严格时,推荐使用上图电路。

注意:

1、C2.C3使用高频低阻电解电容,且总容量不可超过手册标注的最大容性负载,否则模块将无法正常启动。
2、容性负载时,必须保证3%的最小负载,否则会引起模块输出异常。

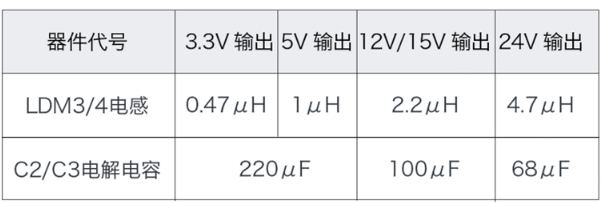

参数推荐:

EMC外围推荐电路

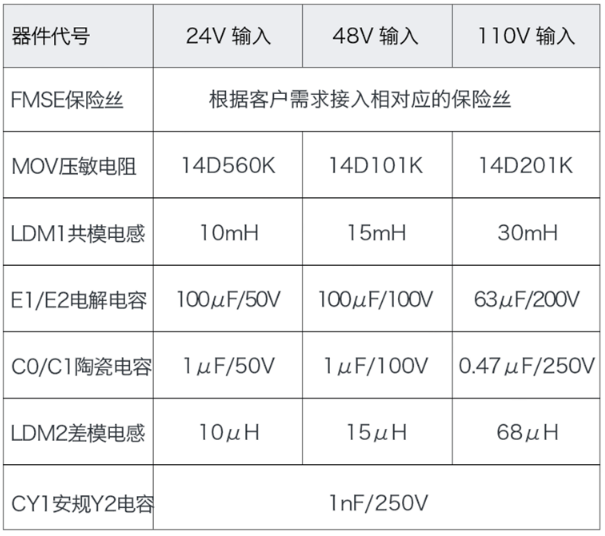

参数推荐:以下为典型参数,实际请按使用环境相应调整

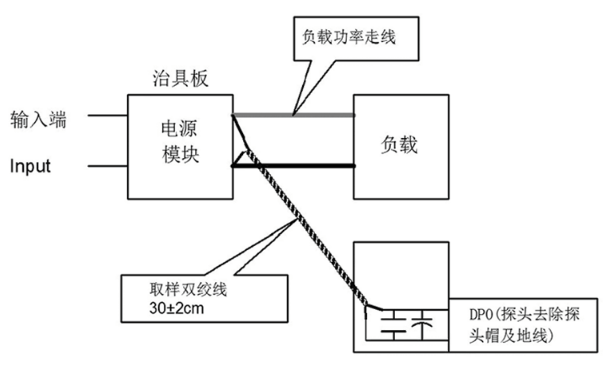

纹波&噪声测试:双绞线法2OMHz带宽

测试方法:

1、纹波噪声是利用12#双绞线连接，示波器带宽设置为20MHz,100M带宽探头，且在探头端上并联0.1uF聚丙烯电容和47uF高频低阻电解电容，示波器采样使用Sample 取样模式。
2、把电源输入端连接到输入电源,电源输出通过治具板连接到电子负载，测试单独用30cm±2cm取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线。(如上图所示)

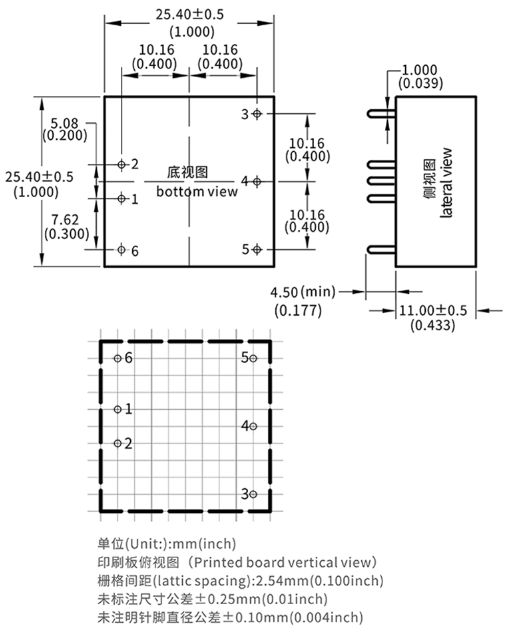

产品外形尺寸

DIMENSIONS

引脚说明:

1 : -Vin输入负极;2: +Vin输入正极;3: +Vo 输出正极;4: NP空脚;5: GND输出地;6: NC空脚

*注意:电源模块的各管脚定义如与选型手册不符,应以实物标签上的标注为准。
