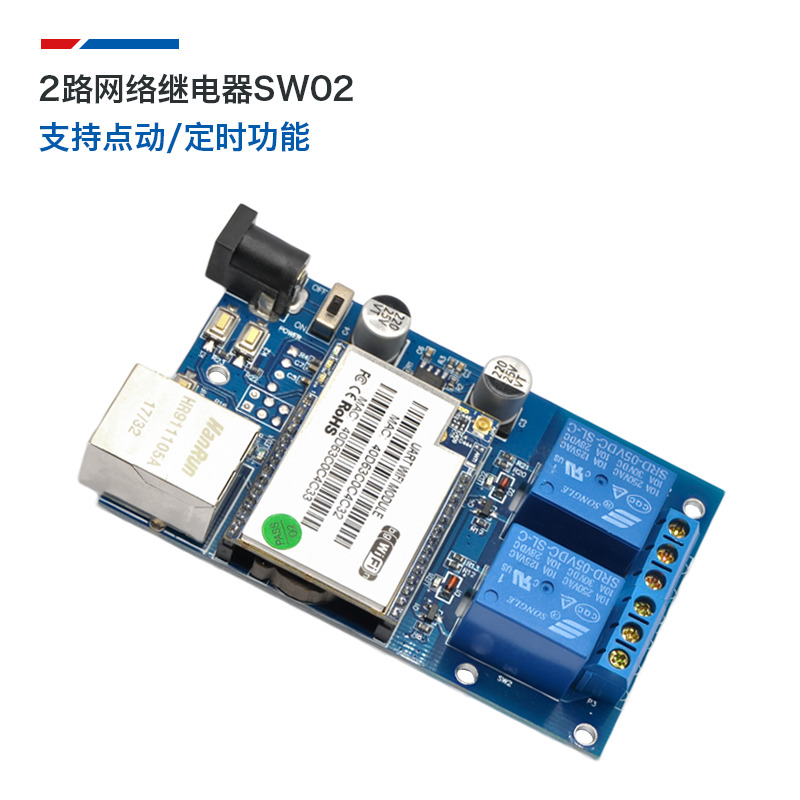

2路继电器SW02
1 概述
HLK- SW2是海凌科电子新推出的一款专业的远程控制终端，是一个实现tep穿越网关并 与远端设备建立通信的连接，它可以在不修改原有通信协议的基础上，实现网络客户端与设 备的直连，节省开发周期，提升用户体验。与传统的动态域名加路由器獨口映射方式相比，具有不 可比拟的优越性，为用户省去了申请动态域名，路由器上做端口映射等频繁的操作，让设备达到即插即用 的效果。
1.2 电气特性
输入电源：5V~12V
输入电流：1A
继电器最大输入电压：220V
继电器最大输入电流：10A
输入输出：2路输出2路输入
默认IP：192.168.16.254
默认端口号：8080
1.3 机械尺寸
1.4 硬件说明
| 功能 | 名称 | 位号 | 描述 |
| 接口 | DC电源 | Power | 直流输入，电压范围：5~12V |
| 状态灯 | LED3 | 单片机运行状态灯，1秒闪一次 | |
| 网口 | WAN | 连接到路由器的LAN口 | |
| 接线柱 | P1-P8 | 16路220V，10A继电器 | |
| LED | 状态 | Status |
指示客户端与服务器的连接状态： 亮：客户端与服务器已经连接上 灭：客户端与服务器没有连接上 闪烁：客户端与服务器进行数据的通信 |
| WIFI |
WIFI指示灯，WIFI正常工作的时候wifi灯开 始闪烁，有数据传输的时候，闪烁加快 | ||
| LED1~2 | LED1~2 |
指示继电器的工作状态 亮：继电器工作 灭：继电器断开 | |
| 按钮 | RST_MCU | RST | 单片机复位 |
| Default_WIFI | Default | 长按（大于6秒）：恢复出厂默认设置 | |
| 按钮K0 | K0 | 控制继电器SW0 | |
| 按钮K2 | K2 | 控制继电器SW2 |
基本参数 | |
网络标准 | 无线标准: IEEE 802. 11n、IEEE 802. 11g. IEEE 802. 11b 有线标准: IEEE 802.3、IEEE 802. 3u |
无线传输速率 | 11n:最高可达150Mbps 11g:最高可达54Mbps 11b:最高可达11Mbps |
信道数 | 1-14 |
频率范围 | 2. 4-2. 4835G |
发射功率 | 12-15DBM |
接口 | 1个以太网口、1个5V电源输入接口 |
天线 | |
天线类型 | 外接6DB棒状天线或外置2DB棒状天线(二选一) |
功能参数 | |
WIFI工作模式 | 无线网卡/无线接入点/无线路由器 |
WDS功能 | 支持WDS无线桥接 |
无线安全 | 无线MAC地址过滤 无线安全功能开关 64/128/152位WEP加密 WPA- PSK/WPA2- PSK、WPA/WPA2 安全机制 |
网络管理 | 远程Web管理 配置文件导入与导出 WEB软件升级 |
其他参数 | |
状态指示灯 | 状态指示 |
环境标准 | 工作温度: -20-70C 工作湿度: 10% 90%RH (不凝结) 存储温度: -40- 80C 存储湿度: 5%-90%RH (不凝结) |
其它性能 | 频段带宽可选: 20MHz. 40MHz， 自动 |
