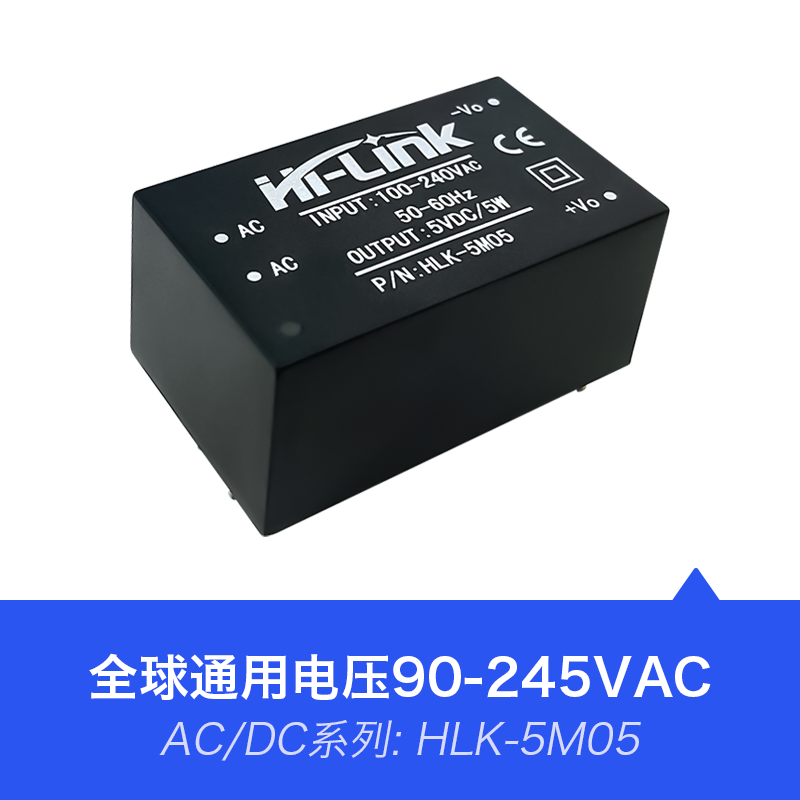

产品特征

PRODUCT FEATURES

全球通用输入电压90~265VAC

输入输出隔离耐压3000VAC

低功耗,绿色环保,空载损耗<0.1W

高效率,功率密度大

高可靠性、长寿命设计，连续工作时间＞10万小时

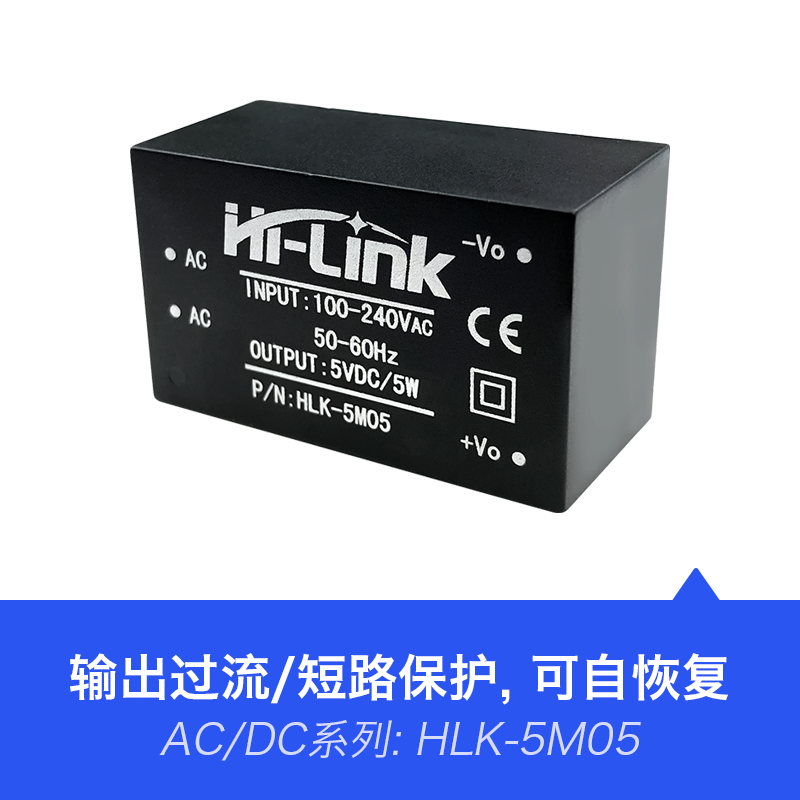

良好的输出短路和过流保护并可自恢复

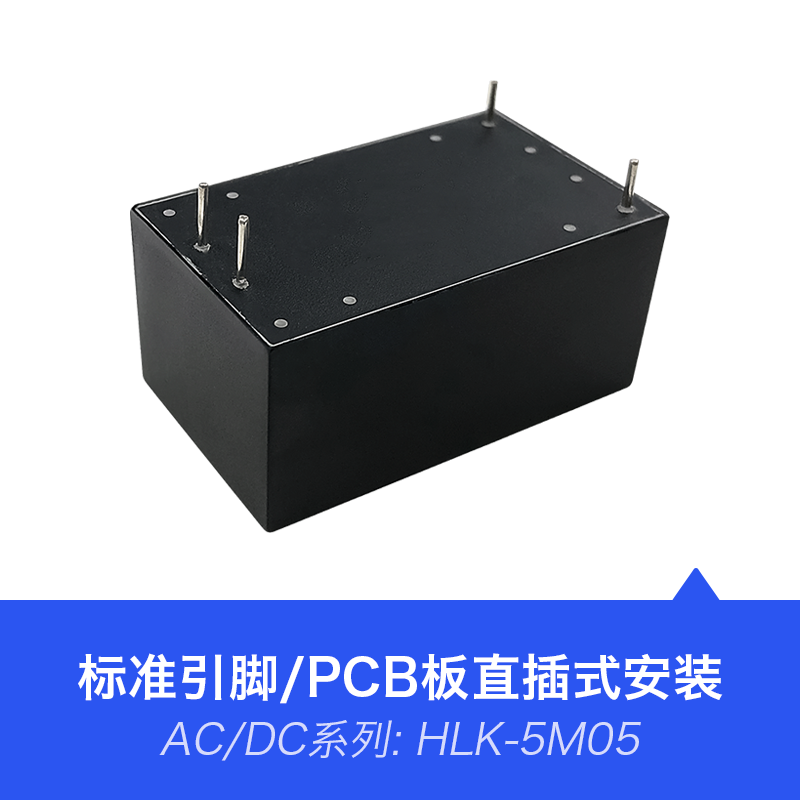

国际标准引脚，PCB板直插安装

符合UL/CE/EMC及安规测试要求

可应用于医疗、工控、电力、仪器仪表、通信、铁路等 领域

电器特征

ELECTRICAL CHARACTERISTICS

输入特性(常温测试)

额定输入电压100-240VAC

输入电压范围85-264VAC/70-350VDC

最大输入电流≤0.2A

输入浪涌电流≤10A(典型)

输入缓启动≤50mS

长期可靠性MTBF≥100,000 H

外接保险丝推荐1A/250Vac或者10Ω的线绕电阻

输入特性

输出负载负载百分比100%MAX

电压调整率±0.2 %（Tpy）

负载调整率±0.5 %（Tpy）

输出过流保护110%-150%（最大负载）

输出短路保护可持续,自恢复(不损坏主机)

纹波&噪声≤100mVp-p

*纹波噪声测试：额定输入电压，输出满载。用20MHz带宽示波器，负载端并10uF和0.1uF电容进行测试。

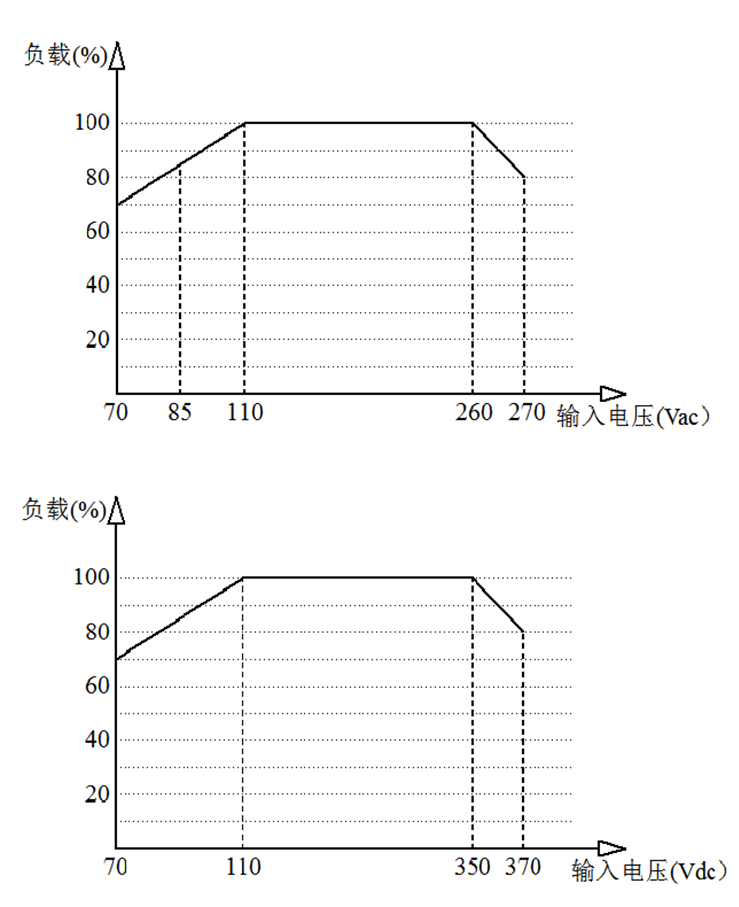

输入电压与负载特性

INPUT VOLTAGE&LOAD CHARACTERISTICS

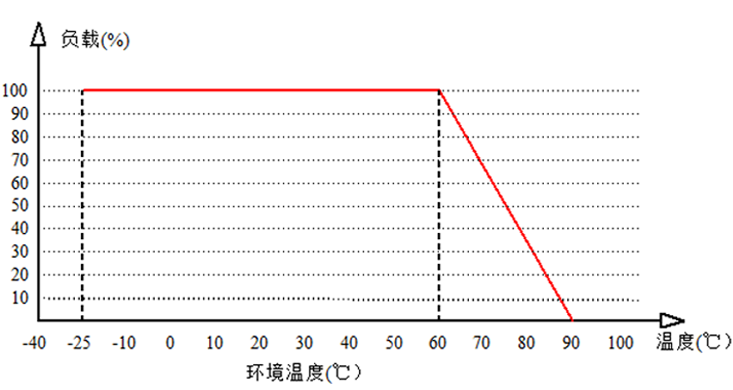

温度降额曲线图

TEMPERATURE DERATING CURVE

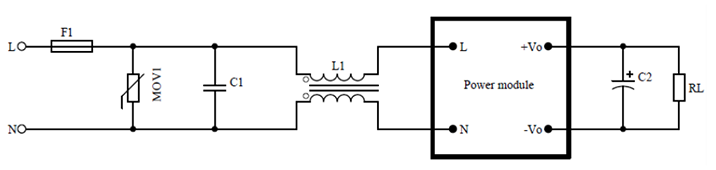

典型应用电路

APPLICATION CIRCUIT

参数推荐

F1/保险丝: 1A/250Vac/10Ω的线绕电阻，慢熔断

MOV1压敏电阻: 10D561K(在累积浪涌时保护模块不受损坏)

C1/C2安规电容: 0.1uF/275Vac(滤波/安全防护/EMC认证)

L1/共模电感:   电感量10-30mH(测试要求:1KHZ/0.3V 电流:100-500mA)，EMI滤波

备注

1.保险丝和压敏电阻为基本保护电路（必接）。
2.若需通过认证,安规电容和共模电感不可省略。

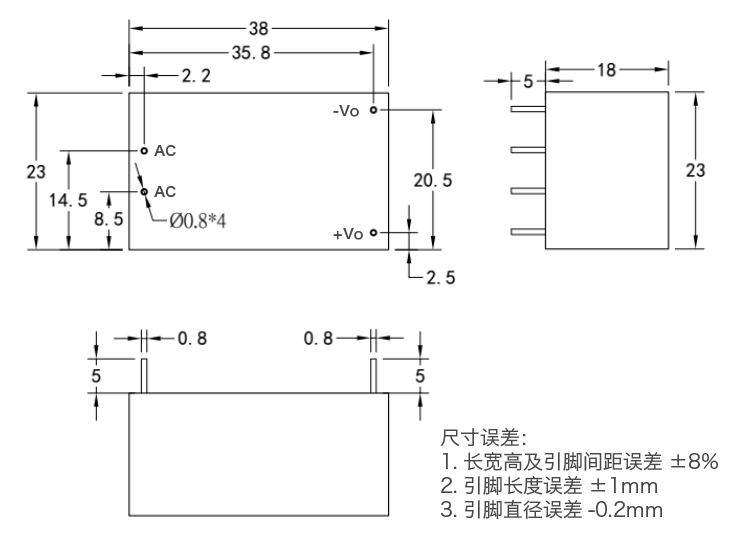

外形尺寸

EXTERNAL DIMENSION

引脚说明

1: AC输入；3: -Vo输出负；4: +Vo输出正   ；

*注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。
